Nešlo teda o valnú kvalitu, hľadal som niečo jednoduché a spoľahlivé. Rozhodol som sa pre TDA2030, ktorý je tak oklepaný a odskúšaný, že je ho zapojenie nájdete všade. O pár dní sa mi do rúk dostalo staré kazetové rádio od RFT, v ktorom som našiel kompletný modul s týmito obvodmi, jeden kanál nefungoval a stačila výmena obvodu. V rádiu bolo aj vhodné trafo a chladič, take nakoniec mi stačilo dorobiť korekčák (ten som použil s TDA1524, schéma je na tejto stránke). Celý zosilňovač som vstaval do krabice od napájacieho zdroja k PMDčkam (EA1605). Myslím, že netreba nejaký extra popis keďže týchto zosilňovačov boli na nete popísané tony a znova to prepisovať je myslím zbytočné. Plošný spoj pre zosilňovač (jeden kanál) nájdete na stránke https://l-8.wz.cz/File/obvody/23S079.zip
K napájaciemu zdroju - diódy použite ľubovoľné, dimenzované aspoň na prúd 2A, trafo stačí tak 30W vrátane rezervy. Zenerka D5 a rezistor R1 tvoria zdroj napätia 12V pre korekčák. Toto zapojenie je určené pre nesymetrické napájanie.

Schéma zapojenia (stereo verzia)

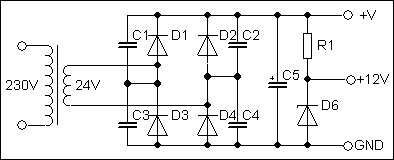

Napájací zdroj pre zosil?ova?

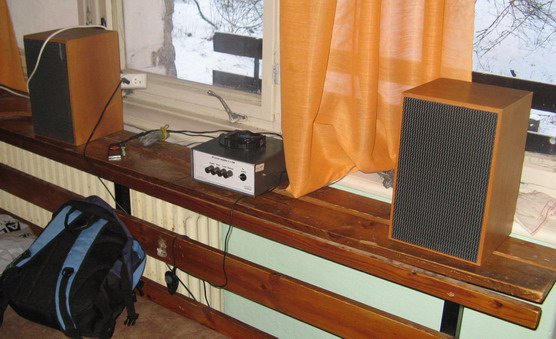

Hotový zosilňovač na dozvukoch spolu s TESLA bedňami (2x10W). Nie je to valná kvalita, ale na akcie stačí :)

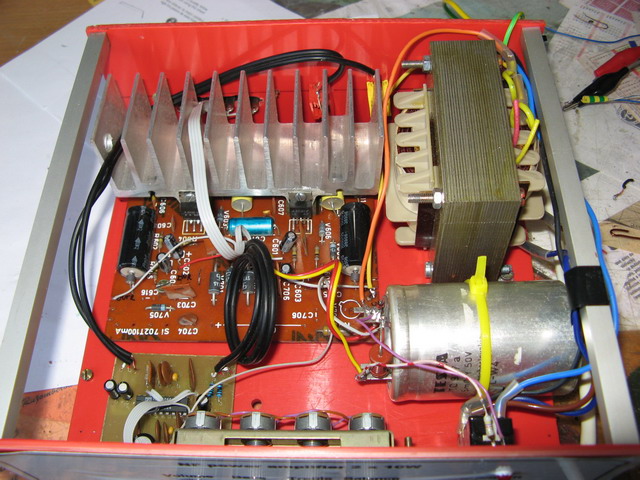

Vnútorné prevedenie - ešte pôvodná verzia, teraz upravené vnútro + doplnený ventilátor (kvôli chladiču, ktorý je umiestnený vnútri).

Zoznam súčiastok pre koncový stupeň:
R1, R1' 100k
R2, R2' 100k
R3, R3' - 47k
R4, R4' - 1k5
R5, R5' - 47k
R6, R6' - 1ohm
C1, C1' - 1uF/50V
C2, C2' - 22uF/35V
C3, C3' - 22uF/35V
C4, C4' - 22uF/35V
C5, C5' - 220nF/zvitok
C6, C6' - 2200uF/16
D1, D1' - 1N4001
D2, D2' - 1N4001
IO - 2x TDA2030, A2030

Zoznam súčiastok pre zdroj:
Trafo - 230/24V/30W
C1-C4 - 10nF/keramika
D1-D4 - dimenzované aspoň na 2A
C5 - 4700uF/50V
R1 - 330R/2W
D6 - Zenerka 12V/1,3W
