Farebná hudba s RGB LED modulom

Tlačiť PDF
Užívateľské hodnotenie: / 5
SlabéDobré

Jednoduché zapojenie farebnej hudby ovládanej cez USB port s využitím výkonového RGB LED modulu.


Upozornenie! Skratom na USB porte PC môete poškodiť základnú dosku alebo počítač. Všetko robíte na vlastné nebezpečenstvo, autor nenesie žiadnu zodpovednosť!



Zapojenie je upravený prevodník USB2LPT z tohoto článku , je doplnený len o spínacie tranzistory a externý napájací zdroj 5V/1A. Ovládanie je cez Winamp plugin podobne ako pôvodná farebná hudba v tomto článku . Výhodou tejto verzie je hlavne bezpečné napájacie napätie a ľahká prenosnosť farebnej hudby na mini akcie. Výkonová LED sa dá kúpiť v SOS za asi 8eur, doporučujem použiť väčší chladič napr. nejaký menší pasív na chladenie procesora v PC. Tranzistory môžu byť BC337 alebo BD139.



schema

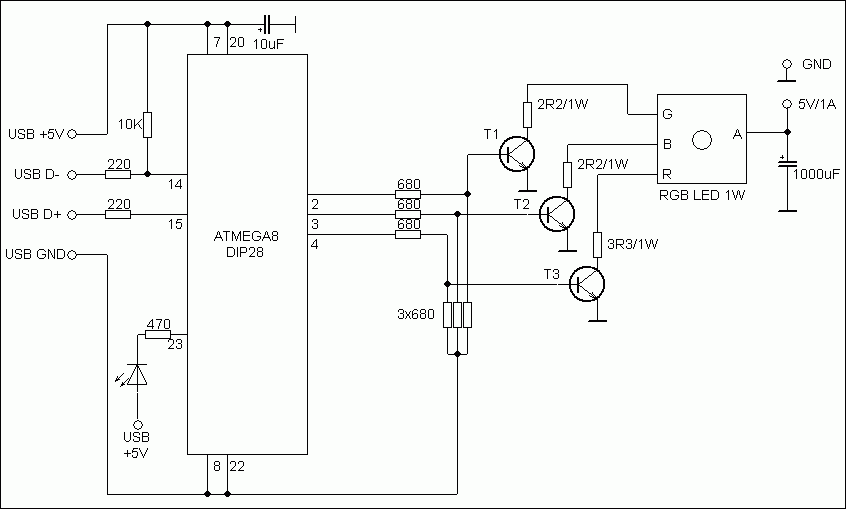

Schéma zapojenia (kliknite pre zväčšenie)



{flvremote}https://www.pablox.net/farhudba.flv{/flvremote}



foto1

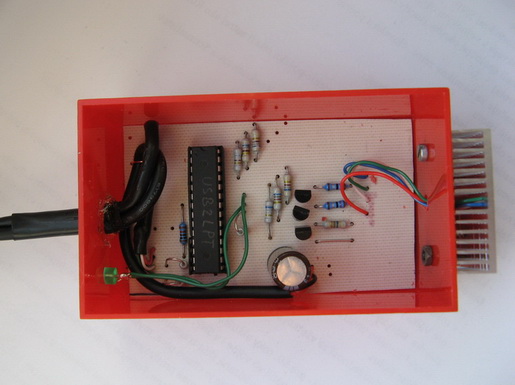

Vnútorné prevedenie



foto 2

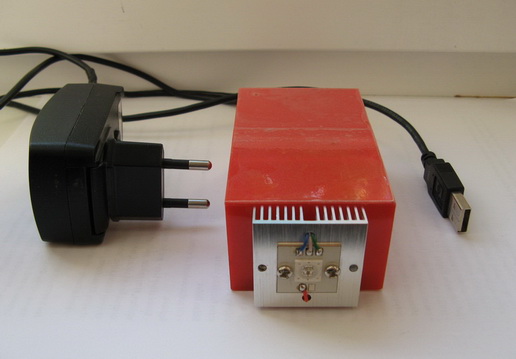

Celkové prevedenie, pred LED by sa hodila ešte parabola pre zmešenie vyžarovacieho uhlu

Posledná úprava Štvrtok, 16 Máj 2019 20:32
