Skúšačka napätia, obvodov

Užívateľské hodnotenie: / 4
SlabéDobré

Obvod je určený na indikáciu napätia v rozsahu zhruba 3 až 40V, testovanie polarity a skúšanie obvodov.

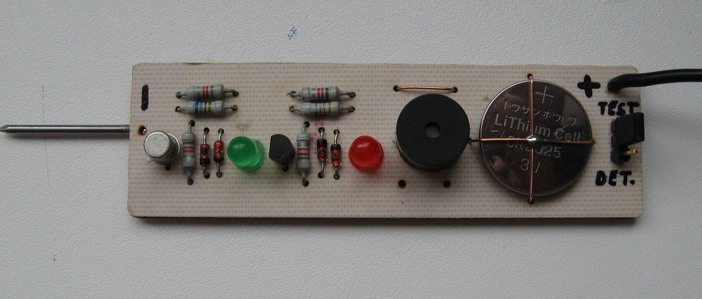

nahlad

Celé zapojenie sú vlastne jednoduché stabilizátory s tranzistormi pričom celý obvod zabezpečuje aby prúd cez LED neprekročil dovolenú hodnotu pri veľkom rozmedzí vstupných napätí. Pri správnom pripojení
svoriek svieti zelená LED, pri opačnom červená, z čoho sa dá jednoducho určiť polarita napätia. Celá skúšačka je doplnená o tester obvodov - samovybudzujúci piezoelement napájaný 3V gombíkovým článkom. Funkcia sa prepína prepínačom.

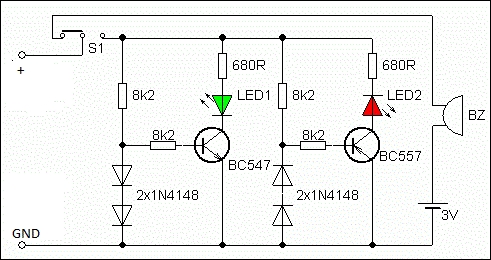

schema
Schéma zapojenia

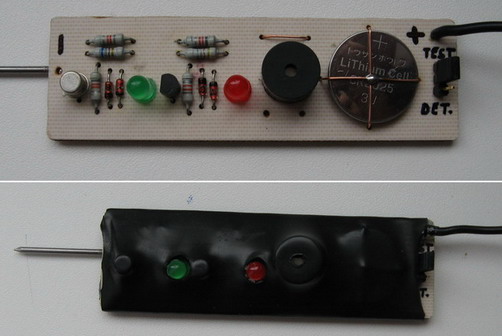

foto
Praktické prevedenie testera
