Ovládanie Winampu cez sériový port

Užívateľské hodnotenie: / 4
SlabéDobré
Ovládanie buď cez kábel alebo pomocou diaľkového ovládača
foto

Splašil som si redukciu z USB na sériový port a hľadal som spôsob ako cez sériový port ovládať Winamp (známy GIRDER cez prevodník nefungoval). Podarilo sa mi naraziť na plugin ktorý je priamo určený pre Winamp a pomocou sériového portu je možné ovládať samotný Winamp prípadne niektore funkcie vo Windowse. Autorom je Dmitry Maximov a plugin je možné stiahnúť zo stránky Winampu Možno si zvoliť 4 alebo až 15 kláves, ktoré sa konfigurujú priamo v nastaveniach pluginu a priraďujú sa im akcie. Plugin beží v tray a pokiaľ máte Win7 alebo Vistu, je potrebné ho spustiť ako správca.

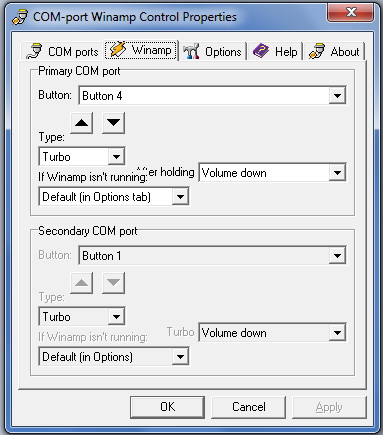

scr scr
Screeny pluginu


schema1
Jednoduchá verzia pre 4 tlačidlá

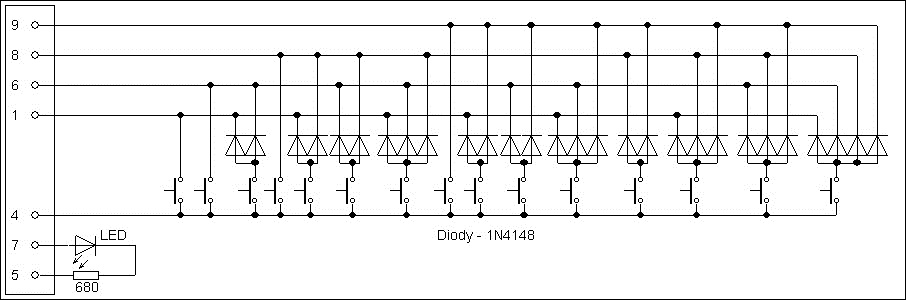

schema2
Schéma pre 15 tlačidiel


IR ovládanie

Ovládanie po kábli ma nebavilo, tak som uvažoval, ako zapojenie upraviť pre ovládanie pomocou diaľkového ovládača. Našiel som doma ovládač s protokolom RC5 a v BASCOME som napísal jednoduchý program, ktorý dekóduje kód z ovládača a priamo na sériový port posiela logické kombinácie a plugin tak vyhodnocuje stlačenie tlačidla a vykonáva akcie. Zapojenie je navrhnuté pre 7 tlačidiel (v programe treba zvoliť režim 15 tlačidiel), na mojej redukcii som mal problém s pinom 9 (RI) - po stlačení tlačidla a jeho uvoľnení plugin stále ukazoval stlačené tlačidlo až do stlačenia iného. Tento problém sa neobjavil pri PC, ktoré má port priamo na doske. Asi ma mnohí ukameňujú za použitý procesor, stačila by kľudne nejaká ATTINA - iný som doma nemal ale myslím, že nebude problém program prepísať aj pre iný typ. Zapojenie som robil ako pokus, pridávam aj podklady pre BASCOM ak by mal niekto chuť experimentovať. Tlačítka som zadefinoval Vol+/-, Prog+/-, 1, 2, 3.

Podklady pre BASCOM + HEX pre procesor

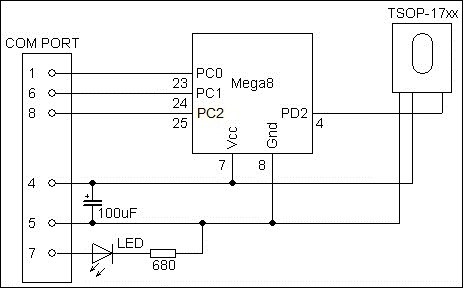

schema
Schéma pre IR ovládanie ovládačom s protokolom RC5

foto

Posledná úprava Utorok, 21 Máj 2019 20:29
