Solárna lampa

Tlačiť PDF
Užívateľské hodnotenie: / 14
SlabéDobré

Alebo využitie prebytočného solárneho panelu
lamp

Zapojenie je naozaj jednoduché, použil som solárny panel, ktorý má udávané parametre 5V/100mA, reálne je to tak 4,8V/80mA. Na napájanie je použitá vyradená LiION batéria z mobilu, tá má zabudovanú ochranu proti nadmernému vybitiu, ako chrana pred prebíjaním je použitá nastaviteľná Zenerova dióda TL431, ktorá obmedzuje napätie panelu na 4,2V (panel dáme na priame slnko a trimrom nastavíme naprázdno 4,2V medzi A-K TL431). Prúdové obmedzenie nie je potrebné, panel nedodá taký výkon, aby to batérii nejak ublížilo :) Zapínanie LED po zotmení som riešil fototranzistorom, ktorý som umiestnil poblíž panelu - jeho použitie má výhodu v tom, že sa LED nerozsvieti keď je ešte vonku šero ale je moťné nastaviť trimrom 10k rozsvietenie skoro až pri úplnom zotmení. Voľbu LED nechám na každého podľa uváženia, podľa použitej LED vypočítame predradný rezistor.

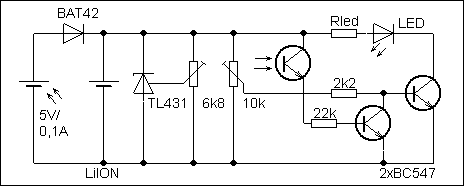

schema
Schéma zapojenia

lampa
Hotová lampa



Posledná úprava Štvrtok, 16 Máj 2019 20:24
