AVR teplomer

Užívateľské hodnotenie: / 18
SlabéDobré

Jednoduchý AVR teplomer s LCD a DS18B20

foto

Na jednoduché meranie vonkajšej a vnútornej teploty som použil toto zapojenie z Poľského fóra. Jedná sa o jednoduchý teplomer s ATMEGA8, LCD 16x2 znakov (HD44780 kompatibilným) a čidlami od Dallasu DS18B20. Program je napísaný v BASCOME, originálny kód od autora som upravil pre 2 čidlá a zmenil pripojenie LCD aby sa zjednodušila DPS. Jej návrh je možné spolu so zdrojákom a HEX súborom stiahnuť TU. čidlá sú pripojené dvojvodičovou metódou (paralelne), na ich pripojenie odporúčam použiť tienený káblik nakoľko pri klasickej dvojlinke vznikali problémy s rušením od silových zariadení. Odber teplomera je okolo 15mA bez podsvietenia LCD. Nastavenie fuses: Lfuse=0xE1 Hfuse=0xD9.

schema

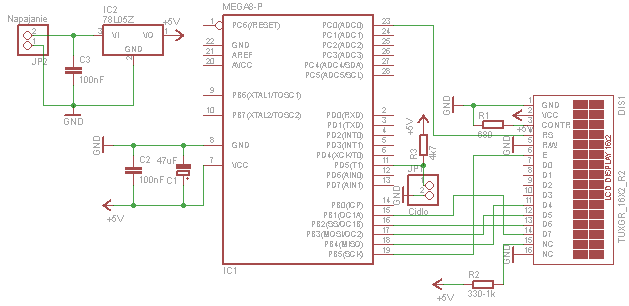

Schéma zapojenia teplomera



cidlo
Zapojenie čidla dvojvodičovou metódou



foto

Posledná úprava Sobota, 18 Máj 2019 14:54
