Digitrónové hodiny

Tlačiť PDF
Užívateľské hodnotenie: / 10
SlabéDobré
Retro digitálne hodiny s digitrónmi
hodiny

Pri nedávnom riadení pivnice som našiel 6ks digitrónov Z570M, ktoré som si tam kedysi odložil. Rozhodol som sa teda vyrobiť digitrónové hodiny. Jednoduché zapojenie som našiel na stránke https://elbastl.sweb.cz/hodiny.htm Jedná sa o verziu s procesorom ATTINY2313 ktorý som mal k dispozícii.


Pozor! Digitróny sú napájané vyšším napätím (170V). Stavbu preto neodporúčam začiatočníkom. Autor neberie žiadnu zodpovednosť za prípadné úrazy.

Hodiny sa skladajú z niekoľkých častí. Prvou je menič napätia pre digitróny, ktoré potrebujú napätie 170V. Toto obstaráva step-up menič so starým známym MC34063 ktorý ma výstup posilnený výkonovým tranzistorom pretože interný tranzistor v obvode nie je stavaný na vyššie napätia. Menič má dosť vysokú účinnosť a je to podľa mňa lepšie riešenie ako použitie transformátora.
Ďalšou časťou je napájací zdroj. Spotreba hodín je asi 120mA pri 12V, na napájanie som použil malé zaliate trafko 12V/1,8VA. Toto stačí doplniť o poistky, usmerňovač a filtračný kondenzátor.
O riadenie celých hodín sa stará už spomenutý procesor. Celé hodiny sú akýmsi hybridom, kedy procesor riadi historické zobrazovacie súčiastky :) Procesor je riadený kryštálom 12Mhz, zmenou kapacít C2 a C3 je možné doladiť presnosť hodín.
Ďalšími časťami sú budiče anód digitrónov, ktoré sú pripojené na výstupy procesora a spínaju anódové napätia pre daný digitrón. Prúd do jednotlivých digitrónov je určený rezistormi R6,11,12,17,26,27 - ich znížením na hodnotu 4k7 som dosiahol vyšší jas, nakoľko digitróny pracujú v multiplexnom režime a svit sa mi zdal slabý.
O budenie katód digitrónov sa stará dekodér TESLA (BCD na 1z10) - 74141 ktorý sa v obdobných hodinách vyskytuje veľmi často.
Nastavovanie hodín sa vykonáva tromi tlačidlami - menu/posun/+. FW v procesore má implementovaný aj budík, ktorý som ja nezapojil, na doske je naň ale vyvedený konektor, na ktorý je potrebné pripojiť samovybudzujúci bzučiak.

Oživenie
Ako prvý osadíme menič napätia a pripojíme napájanie. Trimrom nastavíme napätie na výstupe na cca 170V (meriame napr. na kondenzátoroch C5 a C6). Pokiaľ je rozssah trimra malý, zmeníme hodnotu R34.
Zmeriame napájanie procesora a dekodéra, musí byť 5V. Osadíme anódové budiče.

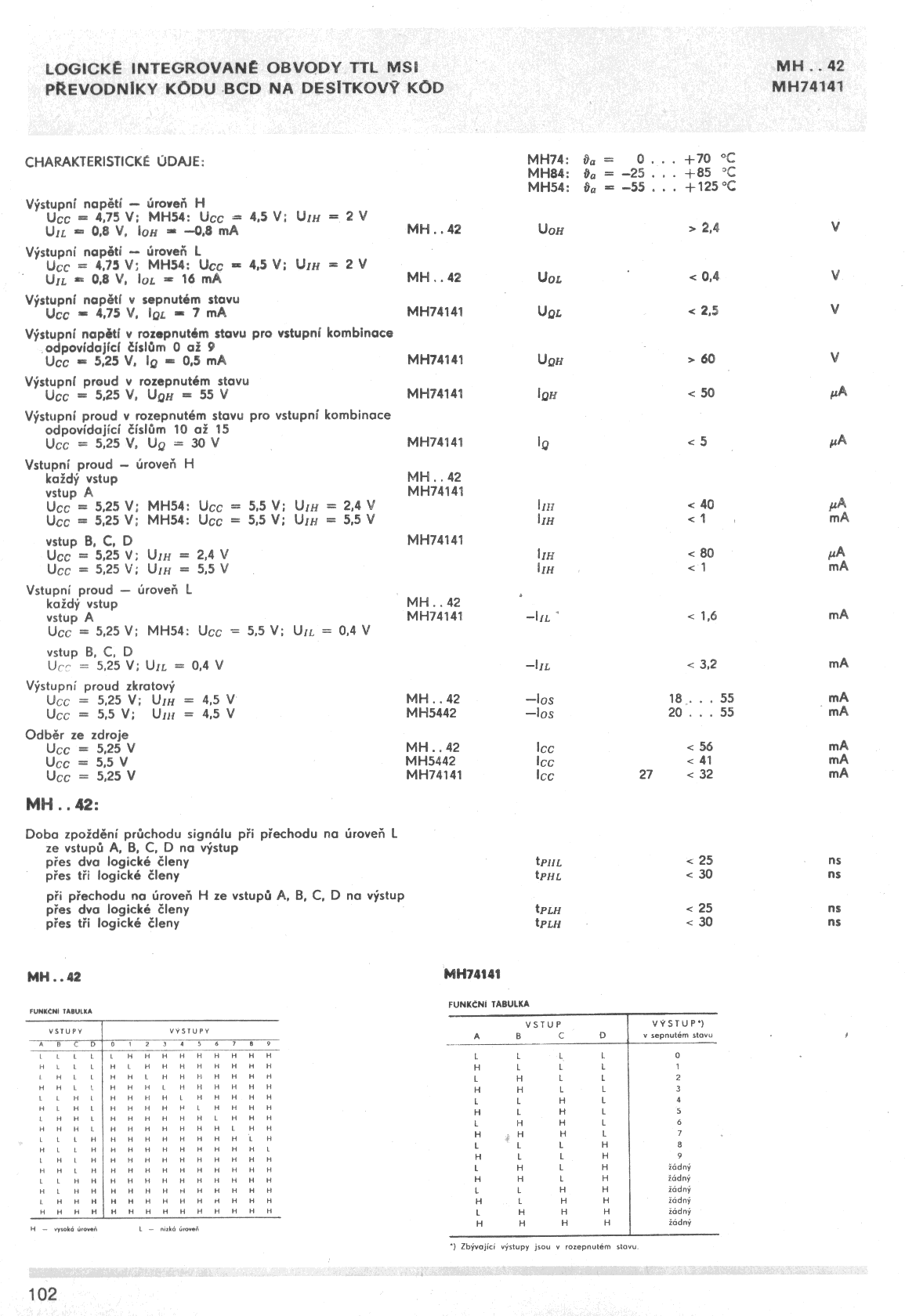

Procesor neosádzame, piny 2,3,6,7,8,18 pripojíme na +5V, osadíme obvod 74141. Uzemňovaním vstupov (ABCD) dekodéra 74141 by sa mali na digitrónoch zobrazovať jednotlivé číslice od 0 po 9 v závislosti od kombinácie BCD kódu na vstupe (datasheet 74141 ). Pokiaľ toto všetko funguje, gratulujem :) Ostáva už len založiť naprogramovaný procesor a hodiny by mali ísť.

DPS
Tú som si navrhoval sám. Jedna je pre digitrónový display, ktorý je na osobitnej doske. Jednotlivé prepojenia som realizoval pomocou prepojek, tých je dohromady 45. Nezúfajte, také množstvo sa dá osadiť jednoduchým trikom za polhodinu :) Stači si zobrať 10ks asi 20cm dlhých, tenkých neizolovaných drôtikov vhodného priemeru a prevliekať ich po jednom, po riadkoch cez dierky v DPS podobne ako niť. Takto na jeden raz osadíte 5 prepojek.
Druhá DPS je elektronika, rezistory sú skoro všetky nastojato nakoľko som sa chcel zmestiť do istých rozmerov DPS. Najprv osadíme prepojky (9 kusov), potom ostatné súčiastky. DPS elektroniky a DPS s digitrónmi som prepojil vodičmi z UTP kábla.

FW pre procesor
Nájdete ho buď na vyššie uvedenej stránke alebo upravený (ten som použil ja) na https://cestmir.freeside.sk/projects/nixie-clock/

Ako "dvojbodky" som použil klasické tlejivky zapojené v sérii a pripojené priamo na výstup meniča.

Nevedel som z čoho vyrobiť krabicu, chcel som aby bola trochu v retro štýle. Nakoniec padlo rozhodnutie na jej výrobu z plávajúcej podlahy. Rohy sú z hliníkových uholníkov pre lepší efekt. Však posúďte sami :)


V priloženom archíve nájdete: Schémy zapojení, DPS pre display + elektroniku, klasickú aj zrkadlovo otočenú verziu, osadzovacie plány.

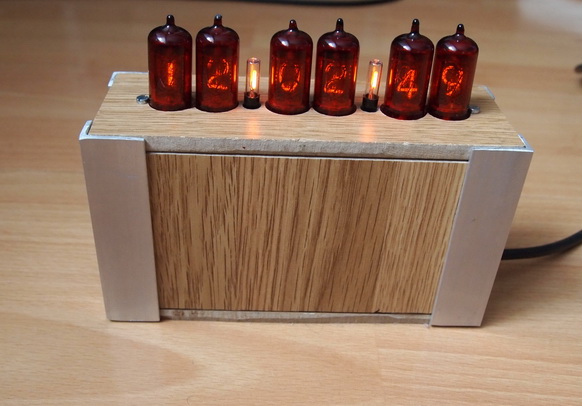

hodiny
Hotové hodiny,.

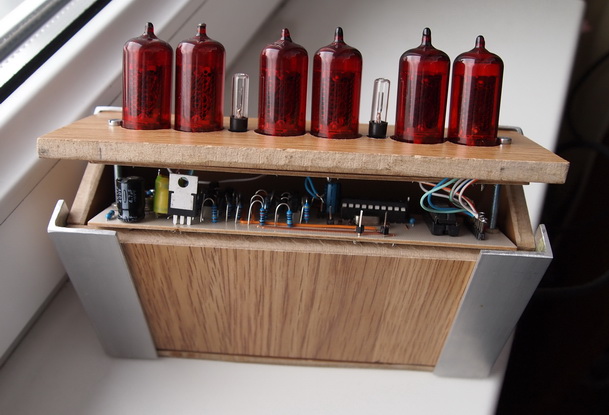

hodiny
Elektronika hodín

Zoznam súčiastok

Menič
R31 - 1R0
R33 - 200k
R34 - 1M2
R35 - 1k
R36 - 10k
R38 - 47k
L2 - 330uH
T13 - IRF830
C5 - 100nF/250V
C6 - 4u7/200V
D4 - MUR1100
C4 - 1nF
IO - MC34063

Hodiny
ATTINY2313
MH74141
C1,C7,C8, C10 - 100nF
C9 - 47uF/10V
C2, C3 - 15-27pF
R37 - 47k
R5,14,19,23,25,29 - 1M0
R1,2,3,4,6,7,8,9,10,11,12,13,15,16,17,18,20,21,22,24,26,27,28,30,32 - 10k
T2,4,6,8,10,12 - MPSA92
T1,3,5,7,9,11 - MPSA42
D1,2,3 - 1N4148
Q1 - 12Mhz
IC3 - 7805
Patice DIP20 a DIP16
Kolíkové lišty
2x tlejivka
6x Z570M
3x Tlacitko



Zdroj:
https://elbastl.sweb.cz/hodiny.htm
https://cestmir.freeside.sk/projects/nixie-clock/
