Pulzujúce srdiečko

Tlačiť PDF
Užívateľské hodnotenie: / 5
SlabéDobré
Jednoduché zapojenie LED srdiečka s pulzujúcim efektom
foto

Svojej priateľke som sa rozhodol dať k narodeninám niečo kúsok originálnejšie, rozhodol som sa teda pre niečo home-made - pulzujúce srdiečko. Základom zapojenia je operačný zosilňovač 1458 (alebo iný dvojitý). Je zapojený ako generátor píly, vďaka ktorému vytvára efekt postupného zhasíňania a rozsvecovania LED diód - efekt pulzujúceho srdiečka. Výstup je posilnený darlingtonom na výstupe ktorého je zapojených 14 červených LED. Plošný spoj som navrhol v EAGLE a je možné ho stiahnúť TU . Napájanie som riešil 9V batériou, ktorá slúži zároveň ako stojan. Zmenou rezistora R7 sa mení jas LED, zmenou kondenzátora C1 zas rýchlosť pulzovania. Plošný spoj som vyrobil nažehlením toneru a nastriekal ho ružovým sprejom.

schema

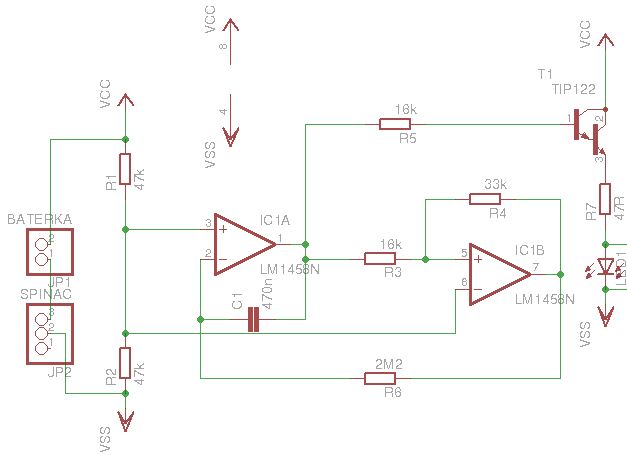

Schéma zapojenia. Na pozícii JP2 je prispájkovaný vypínač.

dps
Návrh DPS. Na stiahnutie vyššie.


foto
Hotové srdiečko. Priateľka sa potešila (rok 2014)

V roku 2024 som rovnaké blikajúce srdce vyrobil pre dcéru. Schéma je upravená, úpravou prešla aj DPS.
srdce

schema

Upravená schéma zapojenia. Pri oživovaní odporúčam R5 nahradiť trimrom 47k a po vyladení nahradiť pevným rezistorom najbližšej hodnoty. Na fotke DPS zo strany spojov je jedna LED umiestnená zospodu - pôvodne boli v poslednej vetve len 2 LED v sérii, čo spôsobovalo problémy, preto som tretiu LED doplnil zo strany spojov.

Schéma zapojenia podľa www.svetelektro.com

Posledná úprava Sobota, 27 Apríl 2024 14:58
