Jednoduchý stereo zosilňovač 2x6W s TDA 1517.
Tento zosilňovač som sa rozhodol skonštruovať v jeden deň prázdnin, keď som vyberal súčiastky zo starej zvukovej karty a medzi nimi bol aj obvod TDA1517, čo je vlastne stereo koncový stupeň 2x6W v 9-nožičkovom púzdre. Zohnal som katalógový list a zapojil ho. Hral celkom pekne, až na malý výkon, ale mne to postačuje. Zapojenie nemá žiadne záľudnosti, malo by pracovať na prvé zapnutie. Napájanie môže byť v rozmedzí 6-18V, zdroj musí byť riadne vyfiltrovaný, kondenzátor 2200uF, ktorý je v schéme nemusí stačiť. Integrovaný obvod sa celkom hreje, preto ho osaďte na primeraný chladič. zosilňovač má zisk 20dB a zosilnenie asi 10x. No viac popisu asi ani netreba...

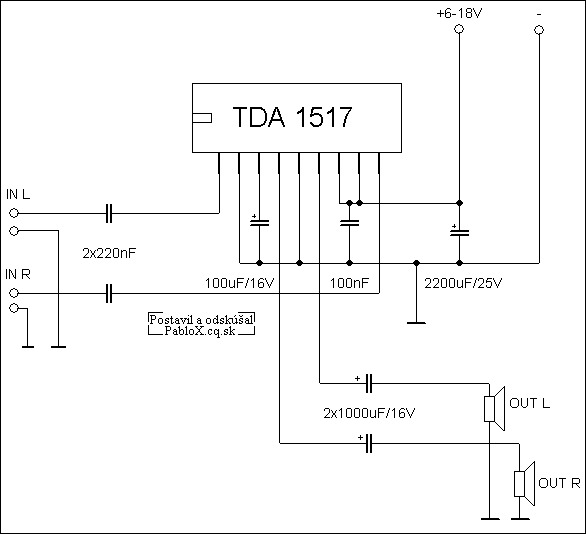

Schéma zapojenia (klikni pre zväčšenie)

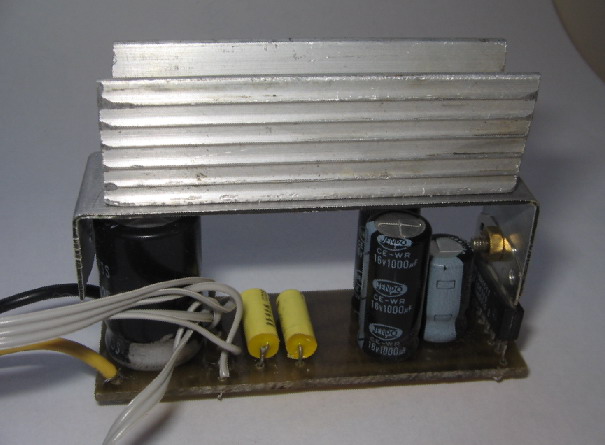

Fotka zosilňovača
Zdroj: katalóg + net
Uverejnené na pôvodnej stránke 1.9.2006
