Bluetooth audio transmitter BK8000L

Tlačiť PDF
Užívateľské hodnotenie: / 5
SlabéDobré
Nakoľko mám v aute staršie autorádio nepodporujúce USB alebo LineIN vstup, potreboval som tento problém vyriešiť bez kupovania nového autorádia.

modul


Na rad prišiel klasicky FM transmitter. Ten ale nemal možnosť pripojiť audio zariadenie cez bluetooth. Mal ale k dispozícii LineIN vstup. Zvolil som teda cestu výroby jednoduchého modulu, ktorý by som zapojil do LineIN vstupu FM transmittera. Na Ebay som našiel modul BK8000L v cene pár dolárov, tak som sa podujal na objednávku.

Niektoré základné vlastnosti modulu:
-bluetooth V2.1
-napájacie napätie 2,8VDC-4,2VDC
-dosah 10m
-pracovný prúd <=60mA
-kľudový prúd <=500uA
-A2DP v1.2
-prenos stereo audio, handsfree funkcia, AUX IN, mikrofónny vstup
-sériové rozhranie, ovládanie AT príkazmi
-diaľkové ovládanie audio zariadenia (prepínanie skladieb, regulácia hlasitosti..)

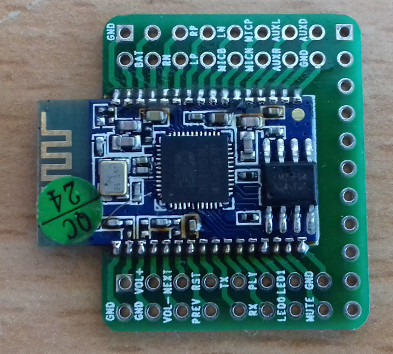

modul
Modul BK8000L s adaptérom

Modul je celkom malý a má rozteč pinov 1,1mm. Doobjednal som teda k nemu adaptér, pomocou ktorého som sa dostal ku klasickej rozteči pinov 2,54mm. Následne stačí len niekoľko externých súčiastok a modul funguje. Viac na nižšie priloženej schéme zapojenia. Nakoľko som chcel modul napájať z USB portu transmittera, musel som napájacie napätie znížiť. Nie práve najideálnejšie riešenie - dve kremíkové diódy v sérii. Vyhovie ľubovoľný typ 1N4148, 1N4007 a pod. Ak ste ale perfekcionisti, použite nejaký z LDO stabilizátorov s výstupom 3,3V :)

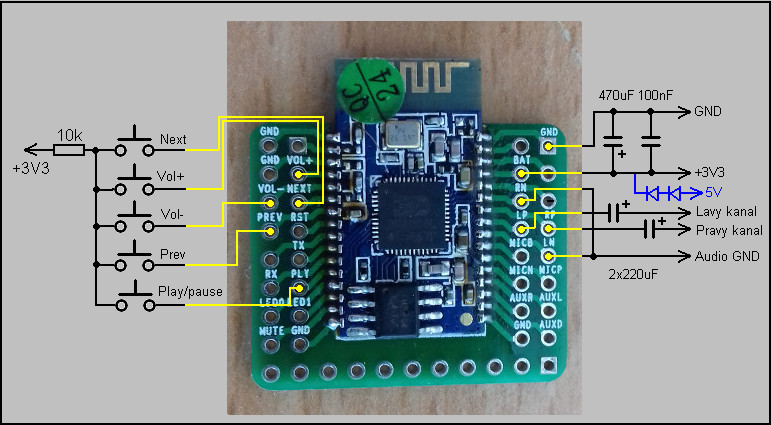

zapojenie
Základná schéma zapojenia. Modrou je naznačená možnosť napájania napätím 5V.

modul
Celé som to vstaval do krabičky od DO, použil som len tlačidlá Play/pause, Next, Prev

Modul sa hlási ako HXT01 a po spárovaní je pripravený na prenos zvuku. Kvalitu neviem až tak posúdiť, nakoľko zvuk degraduje ešte aj FM transmitter, počúvať sa to ale dá :)

Viac o module a ďalších funkciách https://www.electrodragon.com/w/BK8000L
