Všetko pre bezpečnosť. Prerobenie MADE IN CHINA smeroviek.
Toto zapojenie som navrhol na môj bicykel, ktorý nutne potreboval osvetlenie. Je to jednoduché zapojenie, obsahuje klopný obvod tvorený T1,T2,R1,R2,R3,R4,C1,C2 ktorého výstup je posilnený tranzistorom T3 budeným cez rezistor R5. Spínač S1 slúži na spustenie ľavej/pravej smerovky, v strednej polohe nebliká žiadna smerovka. Spínačom S2 zapíname osvetlenie - predné osvetlenie tvorí LED-ka D8, zadné D4. Po stlačení tlačítka Tl1 zasvietia LED-ky D3,D5, ktoré slúžia ako brzdné svetlo. Toto tlačítko treba upevniť tak, aby po stlačení brzdovej páčky zadnej brzdy diódy zasvietili. Dióda D9 indikuje zapnuté smerovky.
Konštrukcia: Prednú časť som vstaval do plastovej krabičky, zadnú časť som použil zo starých kúpených smeroviek, ktoré doslúžili, len som vymenil LED-ky. V tejto časti sú umiestnené aj dve batérie.

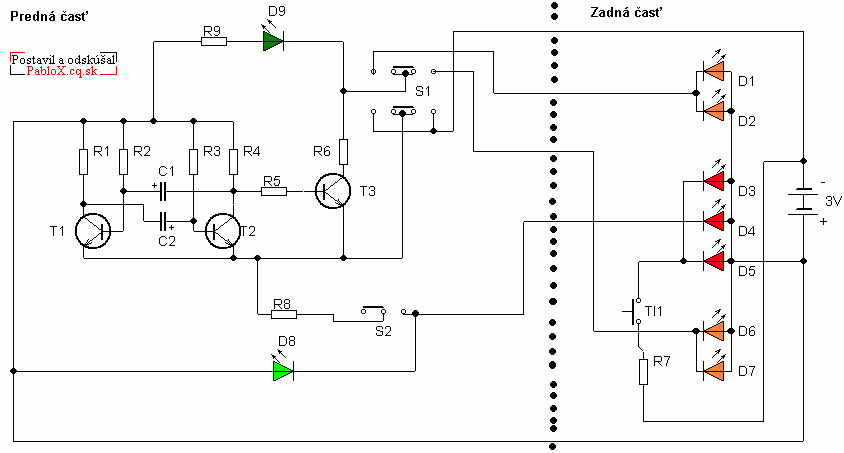

Schéma zapojenia
Zadná časť z pôvodných smeroviek

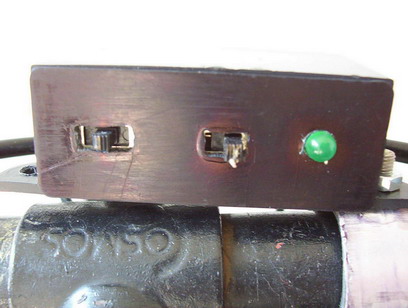

Predný panel

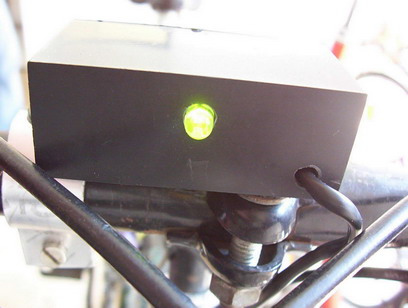

Zelená LED vpredu ako predné svetlo

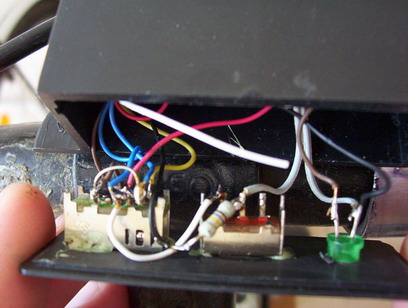

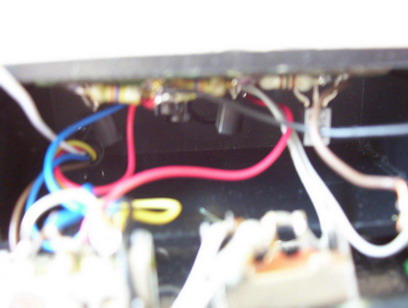

Súčiastky vnútri
R2,R3 =47k
R5 =100R
R6 =47R
R7 =100R
R8 =100R
R9 =100R
T1,T2,T3 =BC547
D1,D2,D6,D7 =Vysokosvietivá LED, 5mm, oranová, žltá
D3,D4,D5 =Vysokosvietivá LED, 5mm, červená
D8 =Vysokosvietivá LED, 5mm, zelená
D9 =Obyčajná LED, zelená
S1 =Jednopolohový prepínač
S2 3-polohový prepínač, dvojitý
Tl1 =Tlačítko
Batéria =3V
C1,C2 =10uF
