Pokusy s laserom z CD romky

Tlačiť PDF
Užívateľské hodnotenie: / 7
SlabéDobré

...alebo ako sa zabaviť so starou CDrom mechanikou.

Už oddávna ma zaujímalo, čo dokáže laser z klasickej CD-ROMky, nedávno som sa brutálne nudil, tak som vyhrabal zopár vybrakovaných optík a povyťahoval z nich laserové diódy. Prekvapilo ma, že svetlo, ktoré dióda vysiela nie je viditeľné voľným okom, vidieť svietiť iba slabučkú červenú bodku, skutočné svetlo však možno pozorovať iba cez digitálny foťák. Tak som diódu pripojil na regulovateľný zdroj cez rezistor 100R/5W v sérii s ampérmetrom a napätie nastavil tak, aby prúd tečúci cez diódu bol 100mA (netuším aký prúd znesie dióda, keďže slúži len na čítanie) a pokusy sa začali. Bez optiky to však nebolo nič moc, tak som diódu strčil do puzdra od zlého laserového ukazovátka z tržnice.
Zapojenie
Zapojenie laserovej diódy

foto

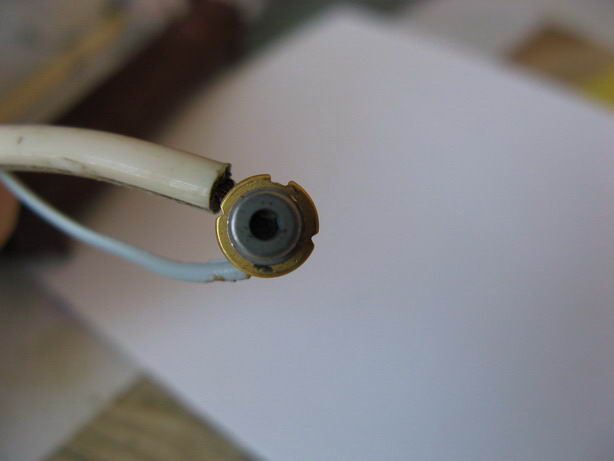

Samotná laserová dióda

Foto

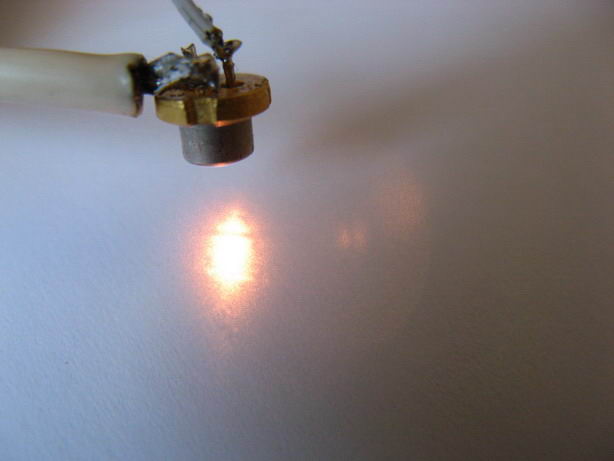

Bez optiky, svieti to ako obyčajná LEDka

foto
Mieriť radšej do foťáku, nie do očí, aj keď niekoľko krát sa mi to stalo :)

foto

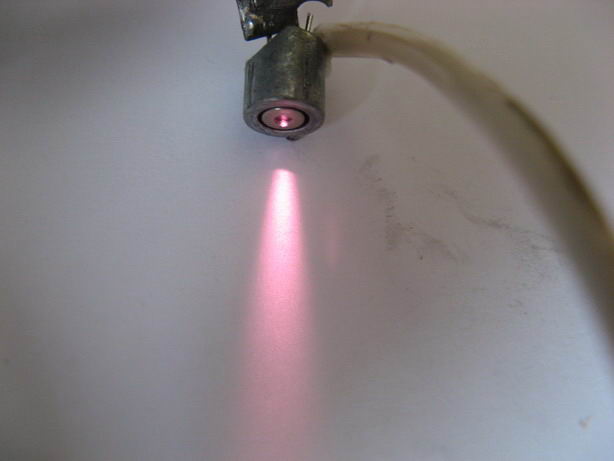

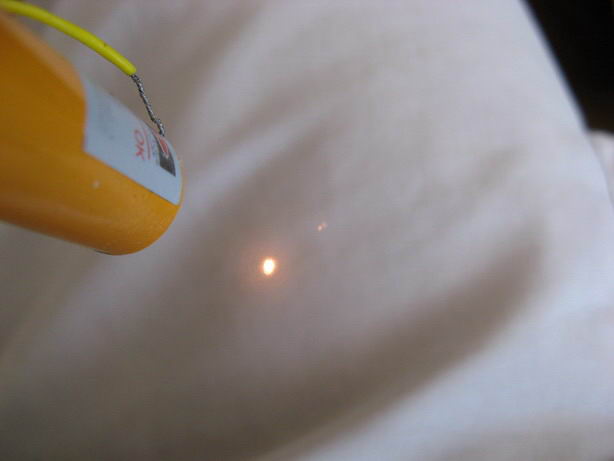

Po použití optiky zo zlého laserového ukazovátka

foto

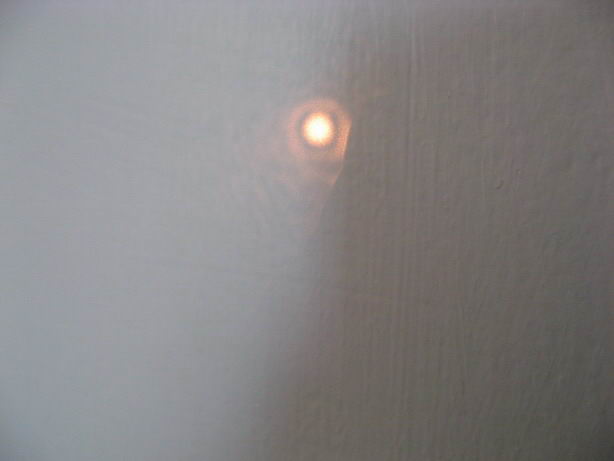

Detail stopy na dverách vzdialených asi 5m

foto

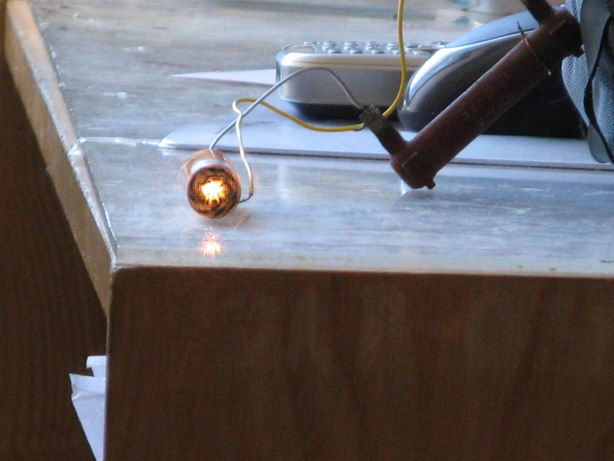

Celá aparatúra, rezistor je na 15W, ale stačí úplne 5W

foto

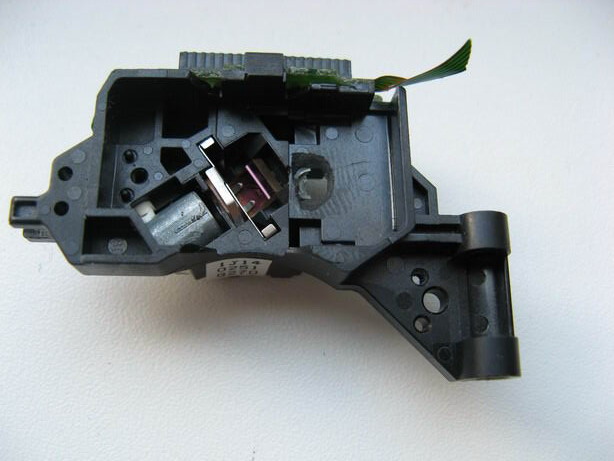

Optika

foto

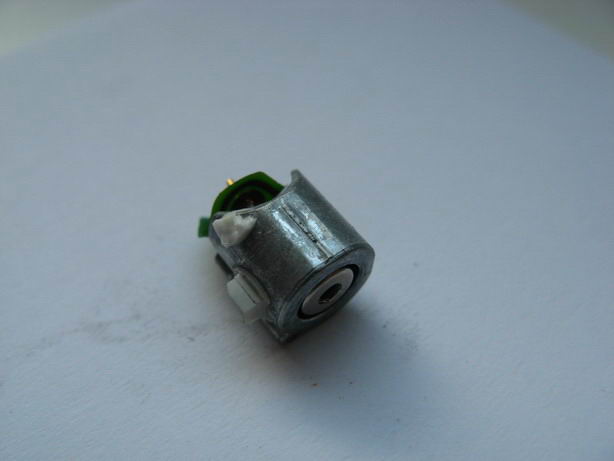

Samotná laserová dióda


foto
Svetlo pri prúde 100mA

Uverejnené na pôvodnej stránke 23.7.2007
