Menič pre LED na 1,5V

Tlačiť PDF
Užívateľské hodnotenie: / 7
SlabéDobré

Jednoduchý a môj prvý menič pre LED na 1,5V

K zhotoveniu tohoto obvodu ma viedla myšlienka urobiť malé svetlo s bielou LED, ktoré by bolo napájané iba jedným monočlánkom 1,5V. Skúšal som viacej zapojení, no toto mi vyhovovalo najviac. Tiež som upravil hodnoty niektorých súčiastok, ktoré som nemal hneď poruke.

Oscilátorová cievka je navinutá na okrúhlom jadre s vonkajším priemerom 1,8cm. Drôt je lakovaný, medený s priemerom 0,3mm. Po navinutí je dobré cievku zaliať nejakým lepidlom, lebo dosť pískala. V pôvodnom zapojení bol použitý tranzistor BC337, ktorý som nemal poruke, tak som tam dal KC508. Celkom dobre fungovali aj tranzistory KC238, KC638. Odber prúdu je asi 30-40mA. Pri pokusoch som zistil, že LED svieti ešte viac, ak ju zapojíte opačne ako je to zaznačené v schéme.

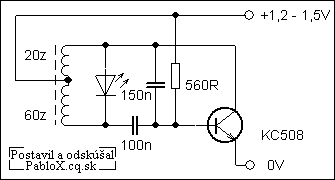

schema
Uverejnené na pôvodnej stránke 8.9.2005
Posledná úprava Piatok, 17 Máj 2019 17:19
