Iné zapojenie meniča pre LED na 1,5V
Nedávno som potreboval o niečo výkonnejší menič pre LED s napájacím napätím 1,5V ako ten, čo som tu uverejnil minule. Po brúzganí internetom som narazil na toto zapojenie, ktoré je na stránke https://www.belza.cz/ledlight/m2d.htm. Skúsil som si ho len tak postaviť a bol som prekvapený, ako dobre fičí pri jeho jednoduchosti. V pôvodnom zapojení boli dve LEDky v sérii, ja som však jednu vynechal, použil som LED bielej farby.
Základom meniča je jednočinný samokmitajúci menič. Od použitého tranzistoru závisí aj účinnosť meniča, ja som pre pokusy použil BD139ku, žralo to asi 60mA a prúd do LEDky bol 14mA. Ako vidieť, s týmto tranzistorom nie je veľká účinnosť, ale môžme použiť aj iné, ktoré skúšal autor zapojenia: BD243C(najlepší), BD433(o čosi horší). Účinnosť meniča závisí tiež od kapacity kondenzátora C2, ja som tam dal 20n. Ďalšia súčiastka, ktorá ma vplyv na účinnosť je kondenzátor C3, ktorý musí mať velmi malý sériový odpor, inak účinnosť klesne. Najlepšie je na mieste kondenzátorov C1 a C3 použiť nejaké zo starej PC dosky s kapacitou 47uF - 1000uF. Na mieste diódy D2 som dal BAT42, keďže bola po ruke.
Trimrom sa nastaví prúd prechádzajúci cez LEDku, pri napätí 1,5V mal maximálnu hodnotu 14mA (asi tým tranzistorom). Dôležitou súčiastkou meniča je transformátor. Jadro som použil z nejakej malej tlmivky z PC zdroja, na ktorú som namotal 47,5z a 9,5z drôtom 0,3mm. Začiatky vinutí som označil hviezdičkami.
Základom meniča je jednočinný samokmitajúci menič. Od použitého tranzistoru závisí aj účinnosť meniča, ja som pre pokusy použil BD139ku, žralo to asi 60mA a prúd do LEDky bol 14mA. Ako vidieť, s týmto tranzistorom nie je veľká účinnosť, ale môžme použiť aj iné, ktoré skúšal autor zapojenia: BD243C(najlepší), BD433(o čosi horší). Účinnosť meniča závisí tiež od kapacity kondenzátora C2, ja som tam dal 20n. Ďalšia súčiastka, ktorá ma vplyv na účinnosť je kondenzátor C3, ktorý musí mať velmi malý sériový odpor, inak účinnosť klesne. Najlepšie je na mieste kondenzátorov C1 a C3 použiť nejaké zo starej PC dosky s kapacitou 47uF - 1000uF. Na mieste diódy D2 som dal BAT42, keďže bola po ruke.
Trimrom sa nastaví prúd prechádzajúci cez LEDku, pri napätí 1,5V mal maximálnu hodnotu 14mA (asi tým tranzistorom). Dôležitou súčiastkou meniča je transformátor. Jadro som použil z nejakej malej tlmivky z PC zdroja, na ktorú som namotal 47,5z a 9,5z drôtom 0,3mm. Začiatky vinutí som označil hviezdičkami.

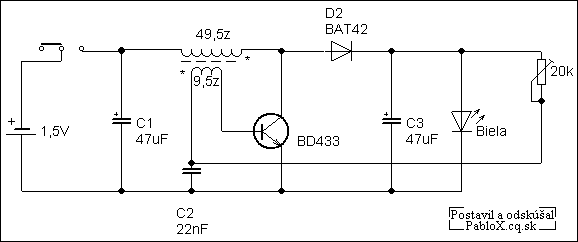

Schéma zapojenia
Menič v hliníkovej trubke
Uverejnené na pôvodnej stránke 28.7.2006
