Minule som sa zase nudil, tak ma napadlo dorobiť si na môj Sony Ericsson k300i prisvietenie pre fotenie v tme. Dal som sa teda do realizácie, zásahov do telefónu malo byť čo najmenej, nechcel som žiadny prídavný vypínač. Tak som použil tlačítko na boku telefónu slúžiace na spustenie fotoaparátu. To som ani nevyužíval, keďže fotoaparát si spustím cez menu. Pôvodný zámer bol použiť D-klopný obvod 7474, ktorý by ovládal LEDku. Jedným stiskom tlačítka by sa LED zapla a druhým zas vypla. Tieto pokusy však zlyhali, lebo IO bol citlivý na rušenie a celé to akosi blblo, po stlačení tlačítka niekedy IO zareagoval a niekedy nie. A možno by pre IO nebolo ani miesto v telefóne. Tak teraz to funguje iba tak, že ked chcete svietiť, podržíte tlačítko, ale je to aspoň jednoduché. LED dióda sa umiestní do otvoru pod krytom, kde sa pripája prídavná anténa. LED je biela, treba ju však upraviť, aby mala veľký vyžarovací uhol. Z LED diódy musíte najprv pílnikom zbrúsiť vrchnú guľatú časť, nie moc, aby ste nepoškodili samotný čip diódy. Po zbrúsení a zarovnaní vrchnej časti vezmite ve?mi jemný šmirgeľ a kruhovými pohybmi zabrúste povrch LEDky. Nakoniec vezmite obyčajný papier A4 alebo podobný a urobte to isté ako so šmirg?om. Po nejakom čase bude povrch LED diódy pekne hladký a je pripravená na použitie v telefóne.
Schému zapojenia Vám tu hádam netreba, zapojte do série LED, rezistor 47R a tlačítko.
Schému zapojenia Vám tu hádam netreba, zapojte do série LED, rezistor 47R a tlačítko.

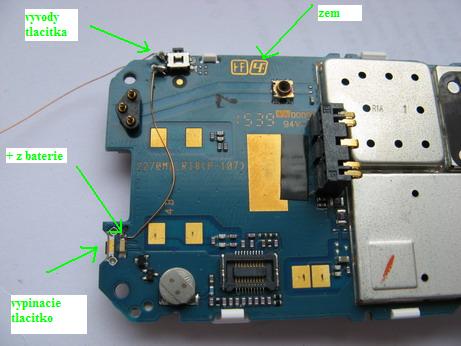

Vyznačenie dôležitých miest v MT

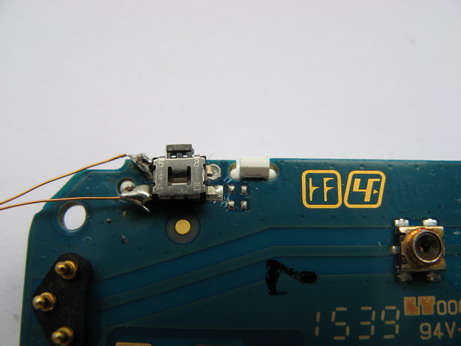

Detail tlačítka. Letuje sa to dosť blbo, hlavne trafopájkou :D Spoje od tlačítka je potrebné prerušiť preškrabnutím z oboch strán tlačítka (nie plošného spoja).
Upravená LED

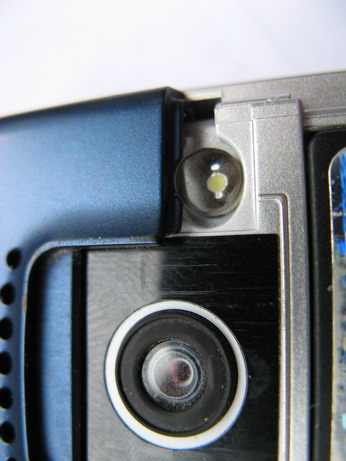

Zadná časť s vyznačením kde som umiestnil LED

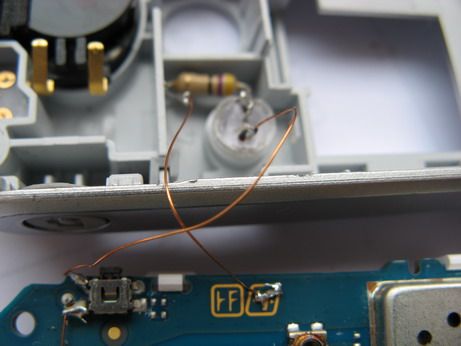

Po zletovaní. Na prepojenie slúži tenký lakovaný drôt.
Hotovo.
Uverejnené na pôvodnej stránke 1.6.2007
