Dátový kábel na Sony Ericsson

Užívateľské hodnotenie: / 3
SlabéDobré
Načo si ho kupovať za stovky korún, keď ho môžem mať zadarmo?
Už dávnejšie som si kúpil nový Sony Ericsson k300i, ktorý má 12Mb pamäte, ktorú som samozrejme rýchlo zaplnil, keďže prehráva aj MP3ky. Chcel som si teda dáko preniesť dáta do počítača, ale nechcelo sa mi dávať 400Sk za infrák a mobil nemá Bluetooth. Minule ma napadla myšlienka zostrojiť si dátový kábel, tak som narazil na stránku http://www.geocities.com/adoleon2000/cableEd_charlyMa.htm kde bolo jednoduché zapojenie s tranzistormi. Nechcelo sa mi veriť, že by to fungovalo a ani nefungovalo. Minule mi kamarát oznámil, že si postavil kábel so známym prevodníkom MAX232, zapojení s týmto obvodom je na nete kopa a zabezpečuje prevedenie TTL signálov z mobilu na signály, ktoré vie spracovať sériový port. Kábel mu fungoval a poslal mi naň obslužný softwér MyPhoneExplorer, tak som si ho nainštaloval a skúsil zo srandy pripojiť mobil cez interface zo stránky, ktorá je vyššie a  ŠLO TO!!! Bol som celý rád, tak to zapojenie uverejňujem tu, aby si tento jednoduchý kábel mohlo postaviť viac ľudí. Kto chce, môže si urobiť aj zapojenie s MAX232, ak ho doma má. Ja mám iba tranzistory :-) Nečakajte veľkú prenosovú rýchlosť, mobil je cez kábel dosť pomalý, upload je asi 10kb a download asi 6kb. Najväčší problém vidím v konektore, ktorý som získal z nepotrebného handsfree, avšak ten konektor nemal vyvedené potrebné piny 4 a 5, nemal na ne ani vyrobené otvory, tak som si otvory vyrobil (vytavil) sám a do nich zastrčil pružné kontakty získané tiež z pôvodného konektora. Celú elektroniku som naletoval systémom "vrabčieho hniezda" do krabičky konektoru. Na prepojenie som použil 4-žilový kábel zo starej myši.

schema

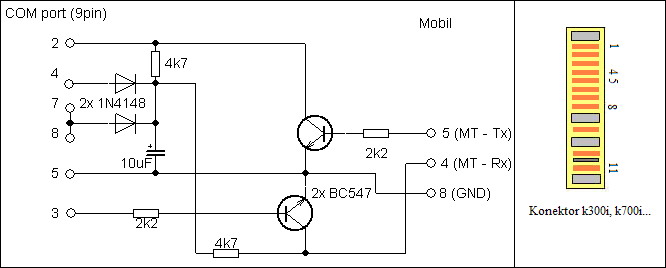

Schéma zapojenia

 foto

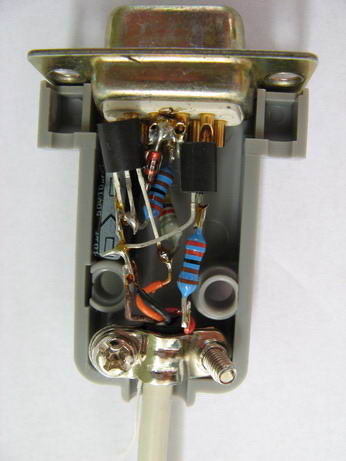

Hardware


foto

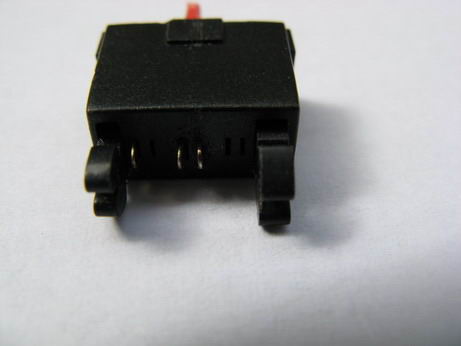

Upravený konektor


foto



foto
Hotový kábel


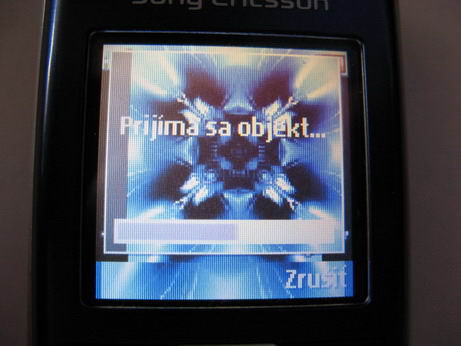

foto




program
Nastavenia spojenia a pripojenia.


Posledná úprava Sobota, 18 Máj 2019 20:43
