POZOR! Zariadenie je pri prevádzke galvanicky spojené so sie?ou, hrozí úraz elektrickým prúdom. So zariadením manipulujte iba ke? nie je pripojené na sie?! Autor neru?í za kody a úrazy spôsobené zariadením.
Isto má kadý doma nejakú tú zlú alebo rozbitú úspornú iarivku. Najprv som si myslel, e elektronika je dobrá len na sú?iastky, no neskôr som sa na jednom webe do?ítal, ako túto elektroniku vyui?.
Kadá úsporka má vnútri frekven?ný meni? pracujúci na frekvencii asi 25-50kHz, ktorý zaobstaráva tart iarivky. Po zapnutí zapnutí za?ne kmita? spätovazäbný oscilátor, ktorý najprv nahaví vlákna trubice a potom kmitá na danej frekvencii a budí trubicu.

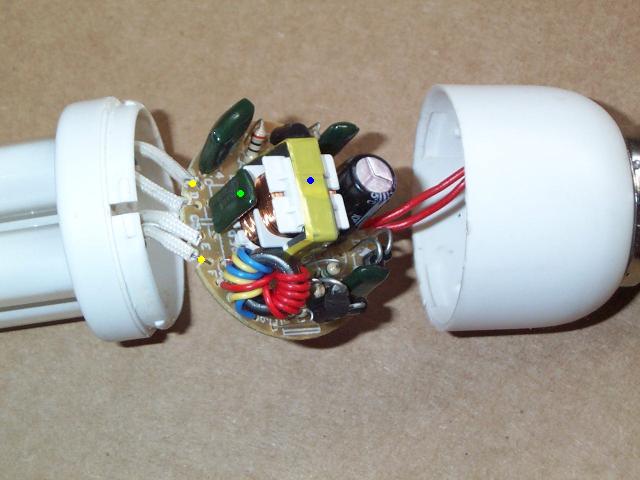

Takto to vyzerá zvnútra. ltými bodkami sú ozna?ené kontakty, ktoré treba prepoji?, zelenými kondenzátor, ktorý vyletujeme a modrou tlmivka. Ja viem, e je to jasné, ale pre istotu :-)
Úprava spo?íva vo vyletovaní jedného kondíku, prepojení dvoch vývodov k trubici a namotaní potrebného po?tu závitov na tlmivku.
Po rozobratí by ste mali v úsporke nájs? malú tlmivku na feritovom E jadre. Táto tlmivka obmedzuje maximálny prúd do trubice. Na túto tlmivku namotáme drôt a tím vznikne malý transformátor pracujúci na frekvencii 25-50kHz, ktorý dokáe aj cez malé jadro prenies? dos? energie. Úprava je jasná zo schém.
Takto nejako vyzerá zapojenie budi?a v benej úspornej iarivke

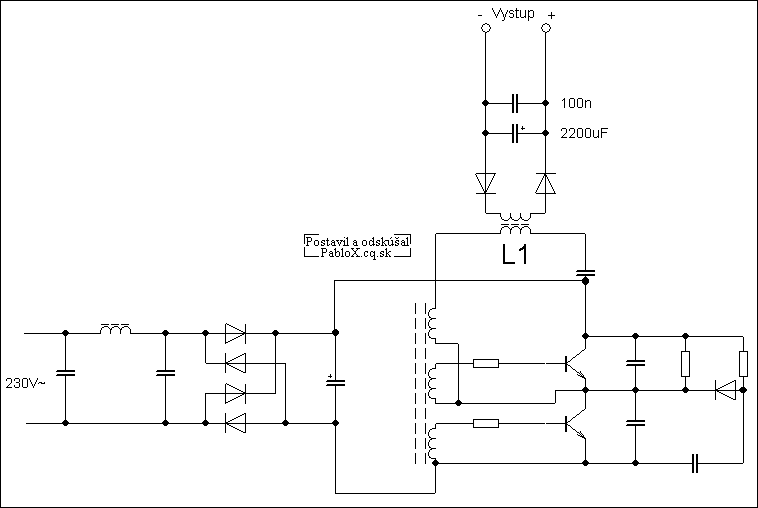

A tu je u spomínaná úprava
Usmer?ovacie diódy pouite rýchle, aby sa stíhali zaviera? pri opa?ných polvlnách. Po?et závitov na sekundárnej strane musíte ur?i? experimentálne, za?nite niekde pri 10 a postupne zvyujte a kým Vám nebude napätie na výstupe sta?i?. Výkon, ktorý zo zdroja dostanete je ur?ený pôvodnou kontrukciou budi?a. Na tlmivke niekedy u nie je miesto pre ?alie závity, ja som to vyrieil tak, e som drôt z pôvodnej tlmivky odmotal, zmeral jeho d?ku, vzal nejaký tení drôt rovnakej d?ky a namotal ho na tlmivku. Smer vinutia musí by? zachovaný, inak odídu tranzistory. Musíte tie zachova? vzduchovú medzeru medzi jadrami tlmivky.
Kadá úsporka má vnútri frekven?ný meni? pracujúci na frekvencii asi 25-50kHz, ktorý zaobstaráva tart iarivky. Po zapnutí zapnutí za?ne kmita? spätovazäbný oscilátor, ktorý najprv nahaví vlákna trubice a potom kmitá na danej frekvencii a budí trubicu.
Takto to vyzerá zvnútra. ltými bodkami sú ozna?ené kontakty, ktoré treba prepoji?, zelenými kondenzátor, ktorý vyletujeme a modrou tlmivka. Ja viem, e je to jasné, ale pre istotu :-)
Úprava spo?íva vo vyletovaní jedného kondíku, prepojení dvoch vývodov k trubici a namotaní potrebného po?tu závitov na tlmivku.
Po rozobratí by ste mali v úsporke nájs? malú tlmivku na feritovom E jadre. Táto tlmivka obmedzuje maximálny prúd do trubice. Na túto tlmivku namotáme drôt a tím vznikne malý transformátor pracujúci na frekvencii 25-50kHz, ktorý dokáe aj cez malé jadro prenies? dos? energie. Úprava je jasná zo schém.
Takto nejako vyzerá zapojenie budi?a v benej úspornej iarivke
A tu je u spomínaná úprava
Usmer?ovacie diódy pouite rýchle, aby sa stíhali zaviera? pri opa?ných polvlnách. Po?et závitov na sekundárnej strane musíte ur?i? experimentálne, za?nite niekde pri 10 a postupne zvyujte a kým Vám nebude napätie na výstupe sta?i?. Výkon, ktorý zo zdroja dostanete je ur?ený pôvodnou kontrukciou budi?a. Na tlmivke niekedy u nie je miesto pre ?alie závity, ja som to vyrieil tak, e som drôt z pôvodnej tlmivky odmotal, zmeral jeho d?ku, vzal nejaký tení drôt rovnakej d?ky a namotal ho na tlmivku. Smer vinutia musí by? zachovaný, inak odídu tranzistory. Musíte tie zachova? vzduchovú medzeru medzi jadrami tlmivky.
