Prepojenie GPS a PC

Tlačiť PDF
Užívateľské hodnotenie: / 5
SlabéDobré
Jednoduchý dátový kábel pre prenos dát medzi GPS a PC
Minule sa mi do rúk dostal GPS lokalizátor od spoločnosti Garmin - eTrex Summit, tak som si ho chcel nejako vyskúšať. Behal som s ním všade, kde som išiel a keď mi došla pamäť, chcel som si dáta nejako uchovať. Rozhodol som sa postaviť si jednoduchý sériový kábel na prepojenie GPS a PC.
Zapojenie zvládne hocikto, problémom je však konektor na strane GPS - ja som si poradil ako som vedel, ale nepodarilo sa mi nájsť ani vyrobiť dobrý konektor, ale nakoniec som na skúšku použil tri špendlíky zapichnuté do umelej krabičky tak, aby sa hlavičkami dotýkali kontaktov GPS. Bolo to dosť nepraktické, musel som GPS pridržiavať, aby som mal ako-taký spoj. Tu je už zapojenie kábla (koncovku na sériový port som použil zo starej myši):

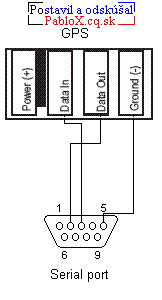

schema
Schéma zapojenia

foto
Pokusné prevedenie

Linky:
Www.Garmin.Com - Stránka spoločnosti GARMIN, zoznam GPS zariadení, návody apod.

Publikované na pôvodnej stránke 7.2.05
