UPOZORNENIE! V zapojení sa pracuje s vysokým napätím niekoľko tisíc voltov, preto nesiahajte na výstup trafa. Toto napätie nemusí byť smrteľné, no môže v mieste dotyku spôsobiť popálenie kože. Táto konštrukcia nie je vhodná pre začiatočníkov. Autor neručí za prípadné škody a poranenia spôsobené zariadením!!!
Ak by ste chceli túto dekoráciu nemusíte si ju vôbec kupovať, ale jednoducho si ju vyrobíte sami a to skoro zadarmo. Stačí vám k tomu zopár súčiastok, riadny chladič na tranzistor, nejaké to VN trafo zo starej telky. Z vysokonapäťového trafa odstránime primárne vinutia, sekundárne ponecháme a namiesto primárnych navinieme tri a päť závitov hrubším drôtom (1-1,5mm) s odbočkou v strede. Studený koniec trafa spojíme so záporným pólom zdroja a ten sa MUSÍ uzemniť o radiátor, vodovod a pod. Na živý koniec pripojíme obyčajnú 100W žiarovku a zábavka za pár tisíc je na svete. Ja som použil VN trafo z nejakej riadne starej elektrónkovej telky, cievka bola navinutá na kostričke z bakelitu a vrchný obal trafa boli asi dve vrstvy nejakej fólie a hrubšia vrstva parafínu.
Schéma zapojenia
Nejaké fotky na záver
Výboj pri dotyku banky
Výboj medzi vývodom trafa a vzduchom
Žiarovka v tme

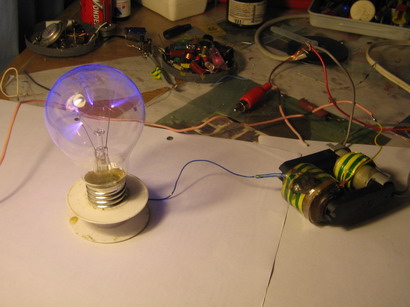

Žiarovka, trafo

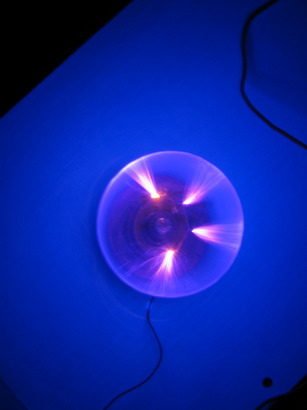

Žiarovka z vrchu

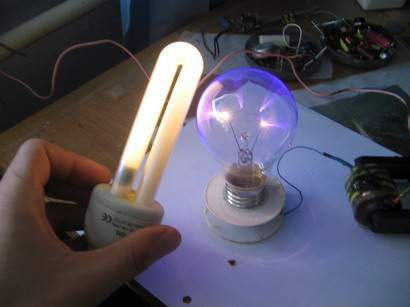

Dôkaz elektrického poľa úspornou žiarivkou
...a trubicovou žiarivkou

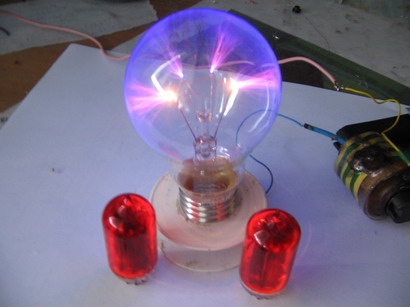

Svetielkujúce digitróny

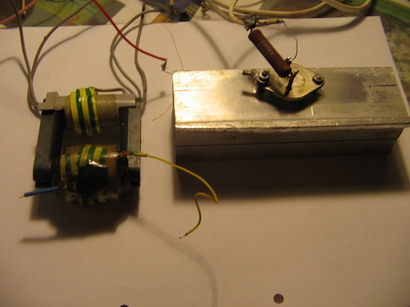

Celá aparatúra
Toto zapojenie som našiel na adrese: https://www.danyk.wz.cz/plazma.html
Uverejnené na pôvodnej stránke 8.3.2006
