Teslov transformátor (SSTC)

Užívateľské hodnotenie: / 20
SlabéDobré
Jednoduchý Teslov transformátor so samokmitajúcim budičom.
SSTC - PabloX

UPOZORNENIE! Teslov transformátor spôsobuje širokopásmové rušenie rádiových a televíznych vĺn, preto to nezapínajte na moc dlhý čas. Na sekundárnej cievke sa indukuje vysokofrekvenčné vysoké napätie, ktoré nemôže zabiť, ale spôsobuje popáleniny pri styku s kožou.

tc

Toto zapojenie som našiel na stránke www.rayer.ic.cz a zaujalo ma. Chcel som si už dávnejšie vyrobiť nejaký ten Teslák, ale nemal som vhodný vysokonapäťový kondenzátor ani dostatočne silný zdroj. Tak som si namotal sekundár na novodurovú trubku s priemerom 4,5cm a výškou 21cm, drôtom 0,2mm. Počet závitov neviem, ale rezonančná frekvencia bola asi 150kHz. Závity musia by? vinuté pekne vedľa seba, nesmú sa krížiť. Chcel som teda nájsť nejaké jednoduché zapojenie a našiel som toto. Je to vlastne samokmitajúci budič, ktorý kmitá na nejakej frekvencii a budí sekundár (L3). Studený koniec sekundáru je spojený s kolektorom tranzistora a horúci (ten vrchný koniec) je zakončený napríklad ihlou. Z končeka ihly potom sršia výboje, dlhé asi 1-3cm. Nikdy nesiahajte na výboje, nezabije Vás to, ale nepríjemne popáli (skúsil som na vlastnej koži), ale keď vezmete nejaký kovový predmet (klinec) a priblížite sa ním k výbojom, vôbec sa Vám nič nestane, ani to nekope. Cievky L1 a L2 naviňte na nejakú trubku s priemerom napríklad 5-8cm (ja som to navinul na kotúč z pásky, lebo mi skákali výboje z L3 na L1 a L2). Na napájanie som použil trafo, ktoré malo na sekundári 31V~ a usmernil som to dvojcestným usmerňovačom, ale bez filtračného kondíku. Samozrejme, tranzistor musí byť izolovane umiestnený na chladiči (použite teplovodivé a izolačné podložky), po zahriatí sa výboje prudko zmenšia až do smrti tranzistora. To myslím k popisu stačí... Dole nájdete aj nejaké fotky :-)

schema

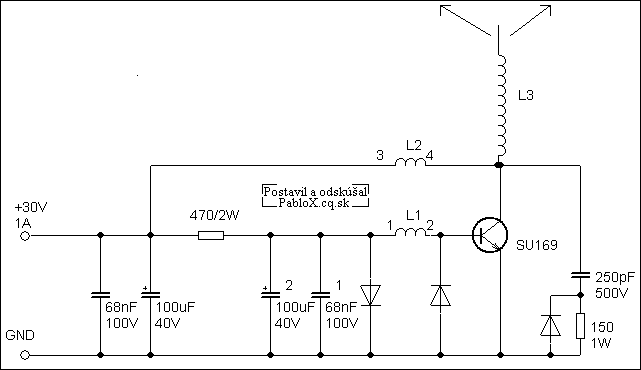

Schéma zapojenia

l

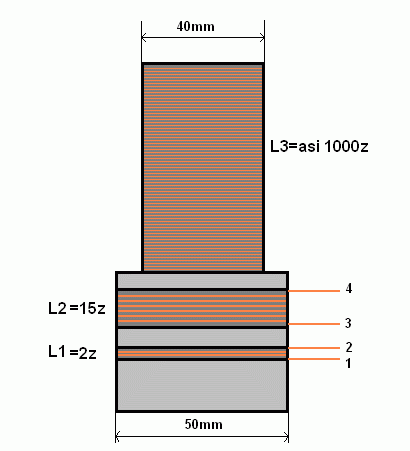

Usporiadanie cievok

foto

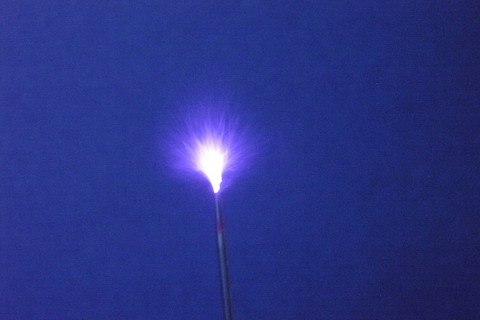

Výboje

foto

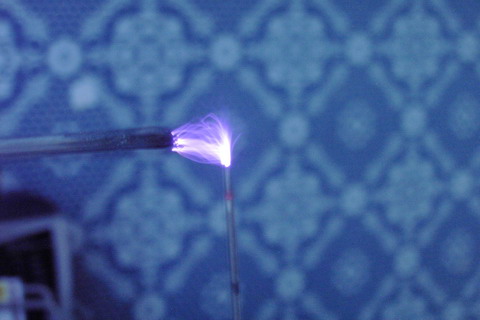

Výboje znova

foto
Výboje do šrobováku

foto
Tranzistor s chladičom

foto

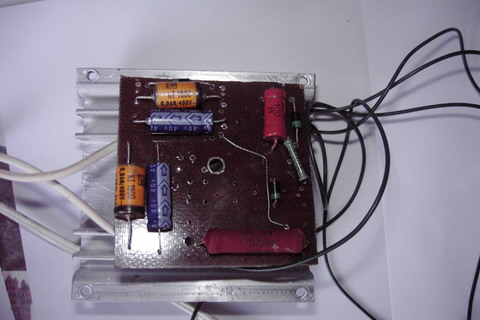

Ešte nie celkom dokončená elektronika

foto

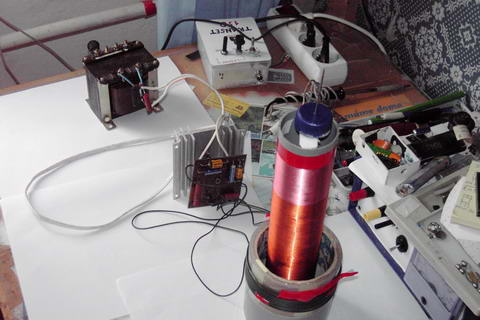

Trafo, elektronika, cievky

foto

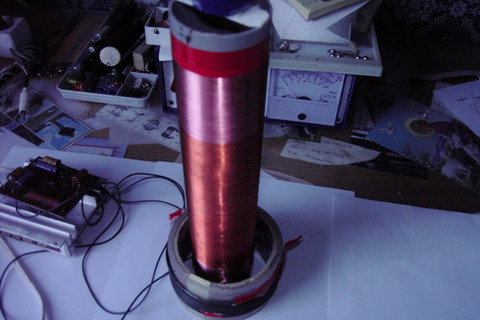

Sekundár

foto

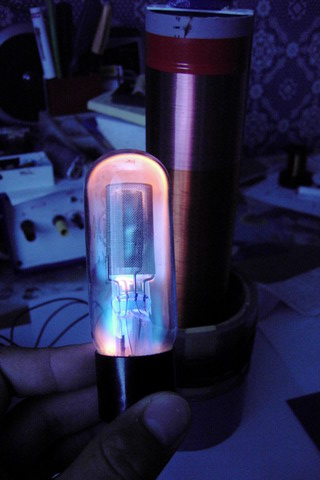

Svetielkovanie dútnavkového stabilizátora

foto
Svetielkovanie dútnaviek
