400mW FM vysielač

Užívateľské hodnotenie: / 12
SlabéDobré
Jednoduchý FM vysielač ktorý som si kedysi postavil.
400mW FM vysiela? - PabloXPozor! Používanie tohto vysielača je nelegálne a pri je ho použivaní hrozia problémy! Autor neručí za škody a problémy spôsobené zariadením.

Zapojenie tohto FM vysielača som našiel asi pred rokom, rozhodol som sa ho postaviť, ale nedokončil som ho. Pre Vianocami som však kdesi vyhrabal vyrobený plošný spoj, na ktorom bolo ešte niekoľko súčiastok. A tak som niektoré dokúpil (hlavne tranzistory) a dal ho dokopy. Výsledky boli uspokojivé, ale radšej som moc nevysielal, aby som nemal problémy. Tranzistor T1 tvorí oscilátor, ktorý je ladený cievkou L1 a varikapom D1. Na varikap je privedené ladiace napätie z R1 a aj modulačný signál, ktorým sa mierne rozlaďuje oscilátor a tým sa moduluje. VF signál je ďalej vedený do tranzistorov T2 a T3, ktoré signál zosilnia. Audiosignál privedený na vstup najprv prejde cez R3 a C4, táto dvojica súčiastok zaisťuje preemfázu - zdôraznenie vysokých kmitočtov. Potenciometrom R2 sa nastavuje hlasitosť modulácie. Ladenie prebieha potenciometrom R1 a cievkou L1, ktorú buď rozťahujeme alebo sťahujeme, môžme tiež zmeniť počty jej závitov, ja som nedal 4,5 závitov, ako to bolo uvedené v pôvodnom zapojení, lebo sa to blbo ladilo, počet som zvýšil na 7 závitov. Plošný spoj som zhotovil odfrézovaním medi na vyznačených miestach pomocou vŕtašky a zlomeného vrtáku. Súšiastky sa osádzajú zo strany medi.

Oživenie: Najprv si riadne skontrolujte, či nemáte medzi spojmi alebo súčiastkami skraty, pripojte napájanie a na výstup pripojte žiarovku 12V/0,1A , ktorá ešte nemusí (ale môže) svietiť. Odber by mal byť okolo 100mA. Vysielač naladíme do pásma CCIR a to rozťahovaním a sťahovaním závitov cievky L1 pričom potenciometer R1 natočíme do strednej polohy. Keďže do vysielača nepúšťame žiadny signál, mali by ste naladiť ticho. Potenciometrom R1 potom presne doladíme frekvenciu. Keď sa už trafíte na frekvenciu, ktorú chcete, závity L1 zafixujte parafínom. Keď už máme nastavenú správnu frekvenciu, musíme ešte vysielač nastaviť na najvyšší výkon a to tak, že točíme kapacitnými trimrami C14 a C15 tak, aby žiarovka na výstupe čo najviac svietila. Potom miesto žiarovky pripojte anténu, pustite hudbu, nastavte správnu hlasitosť a môžete vysielať. Pokiaľ sa po pripojení antény objaví v modulácii brum, znamená to, že anténa je už raz uzemnená. Pomôže pripojiť tienenie koaxiálu na zem vysielača cez kondenzátor 1nF.

Ak máte dobrú anténu, celkový dosah vysielača môže byť aj niekoľko kilometrov. Pri použití dipólu bude dosah veľmi kvalitného pokrytia asi 500m, maximálny dosah v závislosti na výške dipólu je 1-4km. Vysielaná frekvencia nie je stabilná, hlavne po zapnutí, je to daň za jednoduchosť.

schema

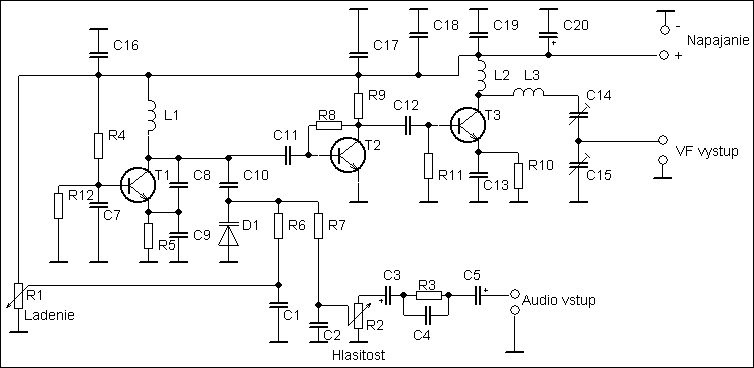

Schéma zapojenia vysielača

dps

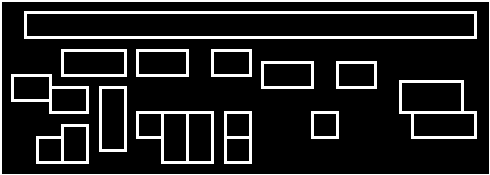

Nákres plošneho spoja

nakres

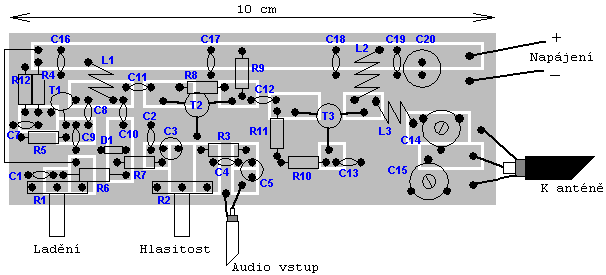

Osadenie súčiastok zo strany medi

Zoznam súčiastok:

Kondenzátory:
C1, C2, C12 - 100 pF keramický
C3, C5 - 0,22 uF elektrolytický
C4 - 1,8 nF keramický
C7, C18 - 100 nF mini keramický
C8, C9 - 10 pF keramický
C10 - 47 pF keramický
C11 - 8,2 pF keramický
C13, C16, C17, C19 - 1 nF keramický
C14 - trimer 60 pF
C15 - trimer 35 pF
C20 - 470 uF elektrolytický

Cievky:
(všetky cievky sú vzduchové, vinuté samonosne na priemere 6 mm izolovaným Cu drôtom hrúbky 0,7 mm, závity tesne pri sebe)
L1 - 4,5 závitu (ja som použil 7 závitov)
L2 - 9,5 závitu
L3 - 4,5 závitu

Rezistory:
R1, R2 - plastový potenciometer 10 k
R3 - 33 k
R4, R7, R12 - 10 k
R5, R11 - 470
R6 - 27 k
R8 - 22 k
R9 - 270
R10 - 100

Ostatné:
D1 - varikap BB409, KB109G, BB109G, BBY31
T1 - BC547C (BC548C, BC547B)
T2 - BFR91A (BFR96)
T3 - BFR96


Zdroj: https://www.pira.cz/tx1.htm
