Kreslenie plošných spojov na staršom plottri a návod ako nato. Kreslenie DPS na Minigrafe - PabloX

Tak po nejakom čase som sa konečne opäť dostal k tomuto stroju a začal som podrobnejšie riešiť kreslenie DPS na ňom. Na jednom fóre sa mi ozval Masar a poskytol mi SW, ktorý si sám vytvoril keďže aj on kreslil DPS na tomto plottri. Teraz tu bližšie popíšem postup ako DPS kresliť. POZOR! Program nefunguje pod WinXP, odskúšané sú systémy Win98 a DOS.

Najprv si stiahnite súbor Plotter.rar , ktorý obsahuje nasledujúce súbory a adresáre:

- Adresár "Na vyskusanie" obsahuje súbory "hodiny" a "menic" slúžiace na odskúšanie kreslenia na plottri
- Adresár "Pomale PC" obsahuje súbor JMplot300.exe ktorý je obslužným programom pre obsluhu plottra, je však je určený pre staršie a pomalé PC (133ka a pod.). Ďalej obsahuje súbor eagle.def, ktorým musíte prepísať ten istý súbor v domovskom adresári programu EAGLE. Verzia programu EAGLE sa doporučuje nejaká staršia, napríklad 3.55, v novších verziach sa nedala nastaviť položka Fill Pads.
-Adresár "Rychle PC" obsahuje súbor JMplot.exe, ktorý je zase určený pre rýchle PC

plotter

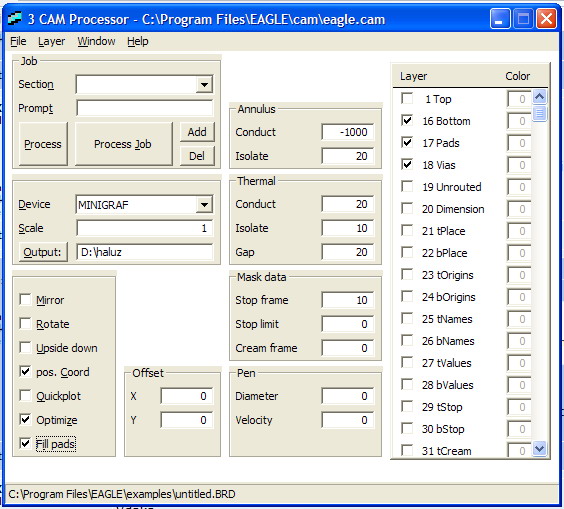

Nastavovacie okno CAM procesoru. V kolonke DEVICE vyberte položku MINIGRAF (súbor eagle.def už musí byť prepísaný), potom vyberte vrstvy 16,17,18 a zaškrtnite položku Fill pads. Potom kliknite na tlačítko Process a súbor je vytvorený. V prípade potreby odškrtnite tlačítko pos. Coord.

Fotky na záver

foto

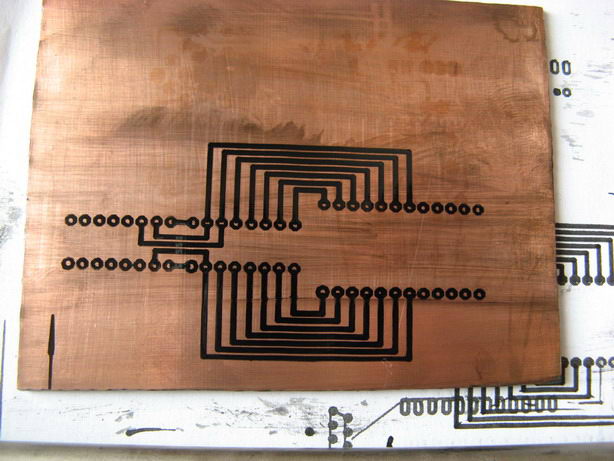

Skúška kreslenia na cuprextid, nedivte sa, je to trochu rozmazané, kreslil som to obyčajným tušom a tušovým perom. Rýchlosť kreslenia nezmenená.

foto
Príliš nízka rýchlosť, spoje sú rozmazané

foto
No a zase moc veľká rýchlosť, motory strácajú kroky.

foto
Plottrovacie pracovisko. Stará 133ka v krabici od zákl. dosky, monitor netreba...

 Uverejnené na pôvodnej stránke 26.8.2007
