Baterka s LED

Užívateľské hodnotenie: / 7
SlabéDobré
Jednoduchá LED baterka ktorej zapojenie vzniklo z totálnej nudy.

Jedného večera, keď som nemal čo robiť som dal dokopy toto jednoduché zapojenie LED baterky. Nechcel som tam pchať žiadny vypínač, celé to malo byť riadené len jedným tlačidlom a navyše baterka mala mať reguláciu svitu v troch krokoch. Nato sa mi hodil známy obvod CMOS4017, čo je čítač 1 z 10 pričom sú využité len prvé 4 bity, 5ty bit je spojený s Resetom, čo zabezpečuje dokopy 4 kroky (vypnuté-slabý svit-stredný svit-maximálny svit). Rezistory na výstupoch čítača obmedzujú prúd do bázy tranzistora, čím sa mení svit LEDiek. Najvhodnejčie sú v tomto zapojení biele LED. Kondenzátor pripojený paralelne k tlačítku odstraňuje jeho zákmity, rezistor z vývodu 14 proti zemi znižuje citlivosť vstupu na rušenia. Celú baterku napájam starým Li-ion článkom z mobilu.

> Návrh DPS vo formáte EAGLE <

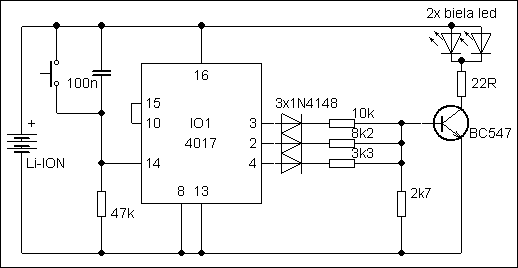

schema
Schéma zapojenia
foto
Hotová riadiaca časť (ešte to celé treba hodiť do krabice)



Posledná úprava Štvrtok, 16 Máj 2019 20:39
