Korekčný predzosilňovač s TDA1524

Užívateľské hodnotenie: / 21
SlabéDobré

Schéma zapojenia jednoduchých korekcií s týmto obvodom

Zo starého rádia som vykuchal koncový stupeň 2x10W s 2030kami a potreboval som k nemu vhodný predzosilňovač. Moja voľba padla na TDA1524 s ktorým sú korekcie veľmi jednoduché, stačí mu k funkcii len pár externých súčiastok. Obvod sa napája napätím v rozsahu od 7,5V po 16V a pod?a toho sa mení aj prúdová spotreba od 25 do 65mA. Viac parametrov nájdete v datasheete. Kondenzátory C1,C2 jednosmerne oddeľujú vstupy obvodu, C12,C13 zase jednosmerne oddeľujú výstup obvodu. Rezistory R3,R4 chránia obvod v prípade skratu na výstupe. Kondenzátory C3 až C8 dopĺňajú vnútorný korekčný obvod. Nižšie je link na návrh DPS, potenciometre sú umiestnené mimo dosky a pripoja sa do označených bodov (obrázok nižšie).

<< Ploššný spoj vo formáte EAGLE (pri tlači ho zrkadlovo otočte) >>

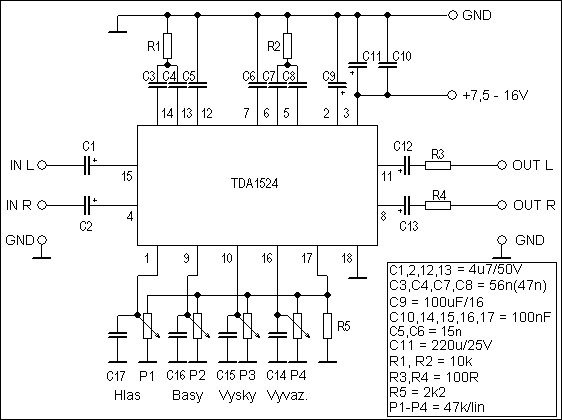

schema
Schéma zapojenia

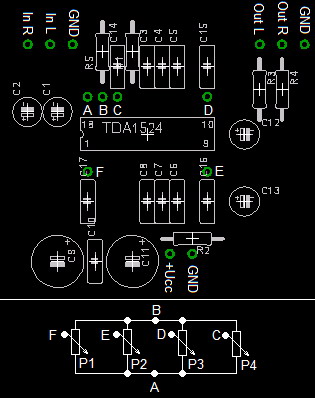

dps
Rozmiestnenie súčiastok na DPS a pripojenie potenciometrov



Zdroj zapojenia: http://elweb.cz/clanky.php?clanek=3

Posledná úprava Štvrtok, 16 Máj 2019 19:58
