Naozaj jednoduché zapojenie multimetru k reg. zdroju s LCD a ATMEGA8
Nedávno mi v novopostavenom regulovateľnom zdroji odišiel digitálny merák na báze C520D a D147. Potreboval som nejakú náhradu zaň a narazil som na toto jednoduché zapojenie multimetra k zdroju. Zapojenie je fakt jednoduché, obsahuje jeden mikroprocesor ATMEGA8 ktorý všetko riadi a údaje sa zobrazujú na LCD displeji s radičom HD44780 alebo kompatibilným. Pritom si môžete vybrať, či použijete jednoriadkový alebo dvojriadkový displej. Ja som si vybral dvojriadkový so zobrazením napätia, prúdu, odporu záťaže a kapacity dodanej do záťaže. Pôvodná schéma je dosť známa a nájdete ju na stránke https://elfly.pl/
Základné vlastnosti:
- Jeden riadiaci obvod ATMEGA8
- Rozsah merania napätia 0-30V s rozlíšením 10mV
- Rozsah merania prúdu 0-99A s rozlíšením 10mA
- Jedno napájacie napätie pre multimeter či meraný prvok
- Jednoduchá konštrukcia
- Jeden riadiaci obvod ATMEGA8
- Rozsah merania napätia 0-30V s rozlíšením 10mV
- Rozsah merania prúdu 0-99A s rozlíšením 10mA
- Jedno napájacie napätie pre multimeter či meraný prvok
- Jednoduchá konštrukcia

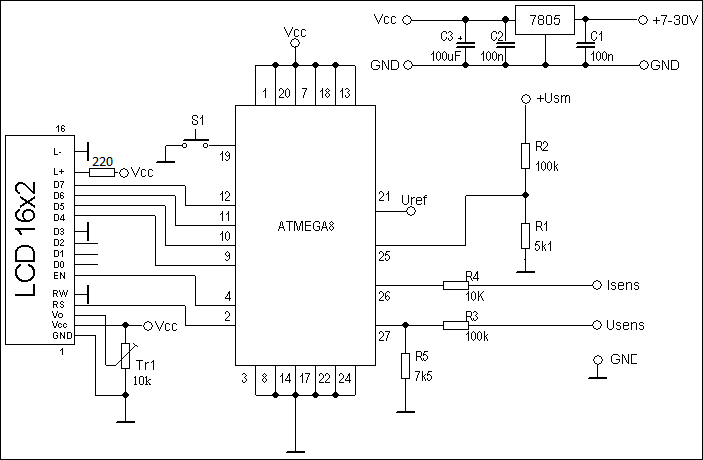

Schéma zapojenia. Pôvodnú schému som upravil, nepoužil som spínanie ventilátora takže som vynechal stabilizátor 7812.
Pripojenie prvkov:
Vývod +Usm pripojíme na kladný pól hneď za usmerňovač v zdroji
Vývod Usens pripojíme na kladnú svorku výstupu zdroja
Vývod Isesns pripojíme na snímací rezistor zaradený v zápornej vetve zdroja v sérii so záťažou
Vývod +Usm pripojíme na kladný pól hneď za usmerňovač v zdroji
Vývod Usens pripojíme na kladnú svorku výstupu zdroja
Vývod Isesns pripojíme na snímací rezistor zaradený v zápornej vetve zdroja v sérii so záťažou
Nastavenie:
Tlačitdlo S1 slúži na nulovanie hodnoty dodanej kapacity a na nastavenie. Do nastavení sa dostaneme tak, že stlačíme S1 pri vypnutom meradle a pripojíme napájanie. Zobrazí sa nápis www.elfly.pl a pustíme S1. Zobrazí sa hodnota Uref, ktorý môžeme presne nastaviť stláčaním S1. Túto hodnotu zmeriame na vývode 21 procesora (Uref) a následne ju tu zadáme. Pokiaľ nedôjde po dobu 5s k stlačeniu S1 uloží sa nastavenie a pokračuje sa na ďalšiu hodnotu - nastavenie hodnoty snímacieho rezistora - stláčaním S1 nastavíme správnu hodnotu. Tretí parameter je nastavenie správnosti merania napätia (dostavujeme stláčaním S1). Posledný parameter je nastavenie k nastaveniu prahovej hodnoty spínania ventilátora (ja som spínanie ventilátora vynechal).

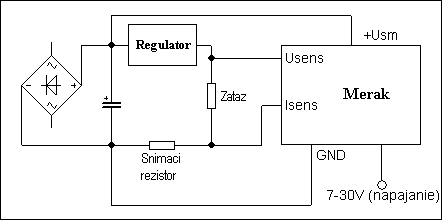

Pripojenie meradla do zdroja. Pokiaľ nechcete mať problémy s chladením stabilizátora 7805, nepoužívajte väčšie napätie ako 12V (už pri 12V slušne hreje preto mu treba chladiť).

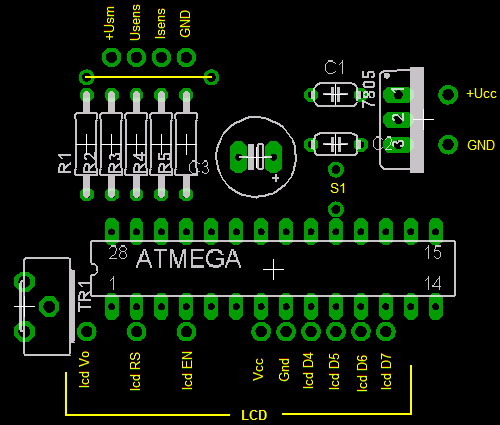

Osadenie súčiastok na plošnom spoji

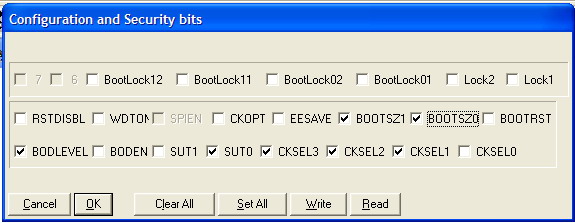

Nastavenie poistiek pri programovaní mikroprocesoru (program PonyProg)
Hotový multimeter. Ako vidieť, zapojenie je strašne jednoduché.

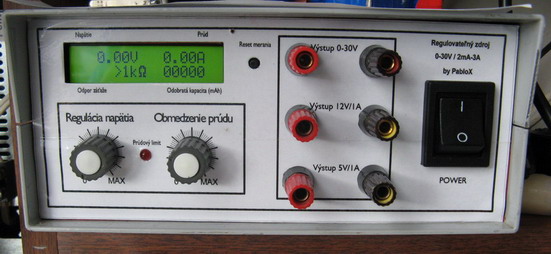

Merák vstavaný do regulovateľného zdroja.
