Jednoduché svetlo na bicykel

Užívateľské hodnotenie: / 13
SlabéDobré
Niekto vymyslel povinné svetlá na bicykloch tak som sa musel prispôsobiť.
Ako to už u mňa býva, osvetlenie som nekupoval ale spravil ho z toho, čo bolo práve poruke. Základom je klopný obvod zo štyroch hradiel NAND obsiahnutých v obvode CMOS4011. Výstup klopného obvodu je posilnený tranzistorom, z ktorého sú napájané LEDky (použil som dve biele vpredu a jednu dvojitú oranžovú vzadu). Každá LED má predradený ochranný odpor (kebyže ich spojíte všetky paralelne tak by nesvietili všetky kôli rôznym napätiam LEDiek). Predradné rezistory pre LED nie sú osadené na DPS, sú umiestnené priamo pri LED (aby nebolo treba ťahať veľa drôtov). Celý krám je ovládaný trojpolohovým prepínačom (prvá poloha - trvalé svietenie LED, druhá - vypnuté, tretia - blikanie). Na napájanie som použil LiION článok (ako inak, starý z mobilu).

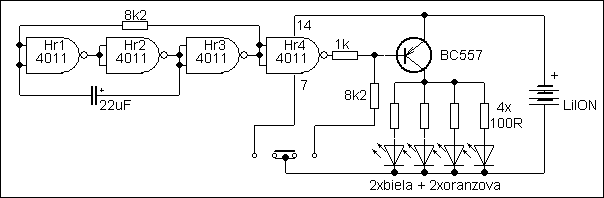

schema
Schéma zapojenia

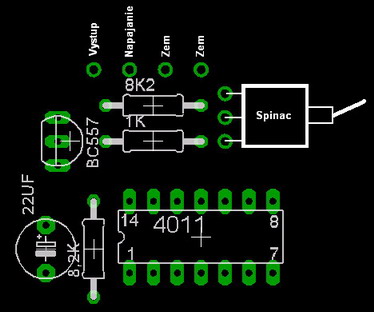

dps
Osadenie súčiastok na DPS

fotka
Elektronika v krabičke a upravené odrazky na ktoré sú upevnené LEDky

Posledná úprava Streda, 22 Máj 2019 20:57
