Jednoduchá výroba panelov na zariadenia

Užívateľské hodnotenie: / 18
SlabéDobré
Jednoduchý návod ako vyrobiť celkom pekný predný panel na zariadenia, ktorý vyzerá lepšie ako papierové popisky

1

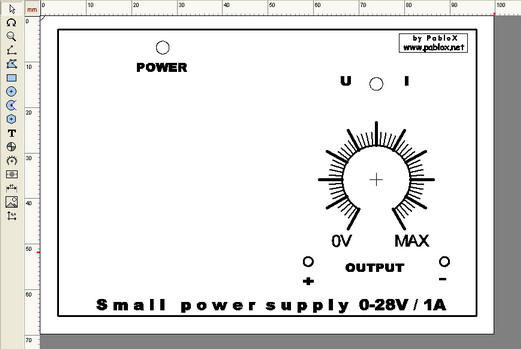

Najprv si v nejakom programe na návrh front-panelov navrhnite ako má predný panel vyzerať

2

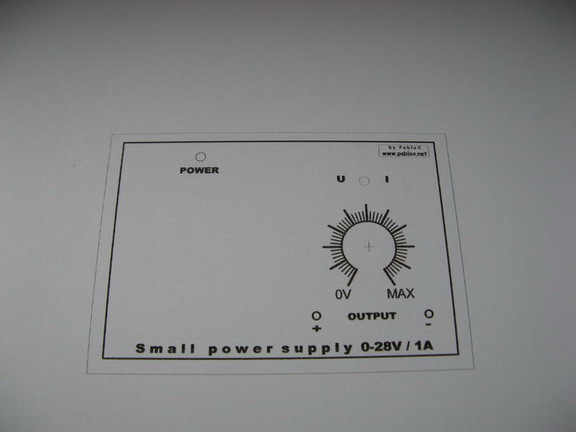

Panel vytlačte na klasickú A4ku prípadne výkres

3

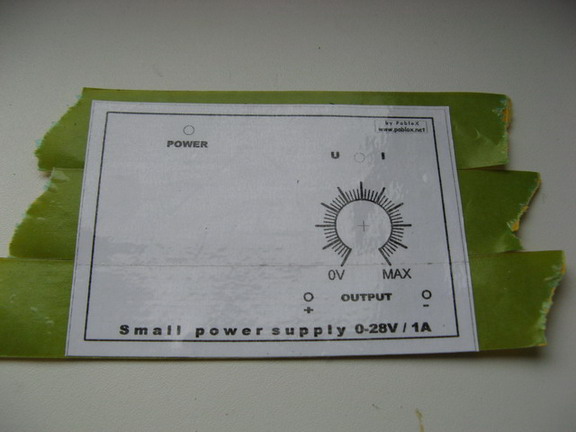

Následne panel prelepte priesvitnou lepiacou páskou prípadne dajte zalaminovať (ak ste leniví, tá páska postačí :)) Následne panel vystrihnite.

4
Na druhú stranu panelu nalepte obojstrannú pásku tak, aby zakrývala celú zadnú plochu. Pásku samozrejme obstrihnite aby neprečnievala za okraj.

 5
Pomocou dierkovača prípadne tzv "lochajsky" vybite alebo vyrežžte do budúceho panelu otvory

6
Hore hotový panel a pod ním podklad, na ktorom bude nalepený. Teraz stačí zlúpnuť obojstrannú pásku a panel nalepiť.

7

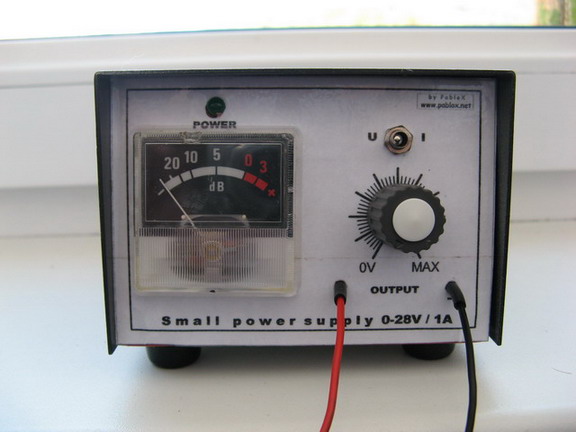

Hotový panel s osadenými prvkami. Kvalita to nieje 100% ale vždy lepšie ako načmárať popisky fixou prípadne ich mať na papierikoch :) K tomu meráku: ten bude mať tiež prerobenú stupnicu, len aby si niekto nemyslel že meriam prúd v dB :))

8

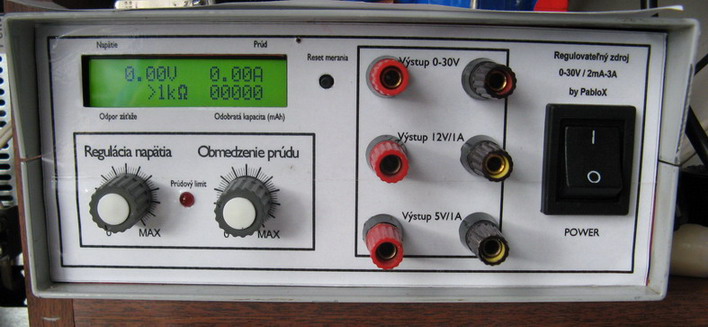

Panel na regulovateľnom zdroji vyrobený metódou popísanou vyššie
