Malý regulovateľný stabilizovaný zdroj

Užívateľské hodnotenie: / 17
SlabéDobré
Jednoduchá konštrukcia malého napájacieho zdroja

Zdroj som postavil nedávno, keďže som potreboval nejakú menšiu prenosnú verziu bez obmedzenia prúdu.
Reziskor 4k7 spolu so Zenerovou diódou 6V8 tvoria zdrj referenčného napätia, potenciometrom nastavujeme výstupné napätie. Operačný zosilňovač spolu s tranzistorom vlastne tvoria iba výkonový zosilňovač zosilňujúci napätie z potenciometra. Trimer 22k nastavíme do takej polohy, aby bolo na výstupe maximálne napätie pri vytočení potenciometra na maximum. Rezistor M33 zabezpečuje, aby pri tzv. "chrastení potenciometra" sa na výstupe neobjavilo maximálne napätie a nedošlo tak k prípadnému poškodeniu zariadenia. Transformátor som použil z pôvodného zariadenia a má výstupné napätie 20V a prúd 1,25A. Ak použijete iný transformátor, pozor aby ste neprekročili maximálne napájacie napätie operačného zosilňovača. Tranzistor je samozrejme potrebné upevniť na dostatočný chladič.

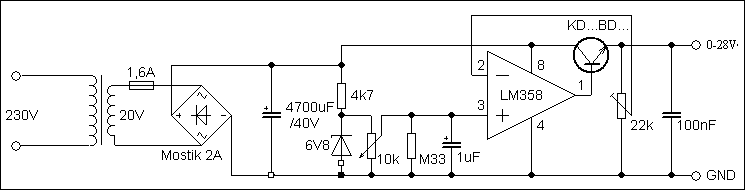

schema
Schéma zapojenia napájacieho zdroja (kliknite pre zvä?šenie)


foto

Predná časť. Merák čaká na prerobenie stupnice.

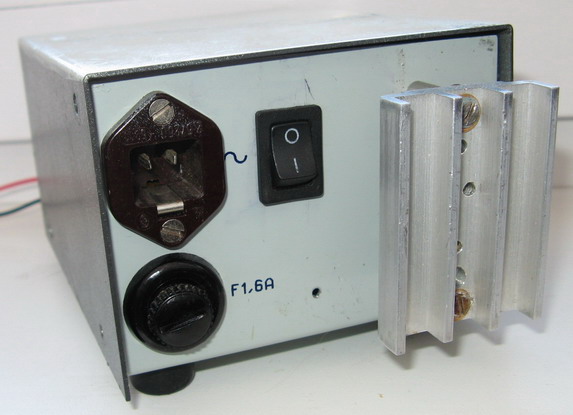

 foto
Zadná časť s chladičom a ostatnými prvkami

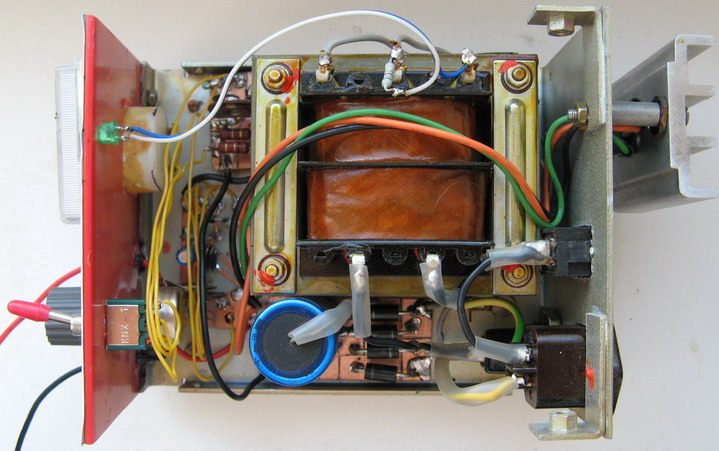

foto
Foto vnútra. S výrobou DPS som sa moc netrápil, vo viacerých prípadoch postačili "škrabané spoje"



 Podľa http://belza.cz/pwrsply/mzdr.htm
